Alaplap
Az alaplap köti össze a számítógép fő alkatrészeit: a processzort, a memóriát, a háttértárakat és a bővítőkártyákat.
Mi az alaplap?
Az alaplap a számítógép egyik legfontosabb alkatrésze. Nem azért, mert önmagában „számolna”, hanem azért, mert összeköti a gép fő részeit.
Az alaplapra kerül a processzor, a memória, a háttértárak, a videokártya, és ide csatlakozik sok külső eszköz is.
Egyszerűen mondva: az alaplap az a központi felület, amelyen keresztül a gép alkatrészei áramot kapnak és adatot cserélnek egymással.
Az alaplap olyan, mint egy város úthálózata
A CPU, a RAM, az SSD, a videokártya és a többi alkatrész olyan, mint különböző épületek egy városban. Az alaplap biztosítja közöttük az utakat, csatlakozásokat, jelvezetékeket és vezérlőelemeket.
Miért nem csak egy egyszerű nyáklemez?
Ránézésre az alaplap egy nagy, lapos áramköri lapnak tűnik. Valójában viszont nagyon sok feladatot lát el egyszerre.
- foglalatot biztosít a processzornak,
- helyet ad a memóriamoduloknak,
- csatlakozókat ad háttértárakhoz, ventilátorokhoz és bővítőkártyákhoz,
- áramot oszt szét az alkatrészek között,
- adatútvonalakat biztosít az eszközök között,
- tartalmazza a BIOS/UEFI firmware-t,
- meghatározza, milyen CPU-t, RAM-ot és bővítéseket használhatunk.
Az alaplap kompatibilitási központ
Egy alaplap erősen meghatározza, milyen gépet lehet építeni. Nem elég csak azt nézni, hogy „belefér-e” egy alkatrész. Számít a processzorfoglalat, a chipset, a RAM típusa, a BIOS/UEFI támogatás, a ház mérete, a táp csatlakozói és a bővítési lehetőségek is.
Rövid történelmi háttér
A régebbi számítógépekben sok feladatot külön bővítőkártyák vagy külön vezérlők láttak el. Ahogy a számítógépek fejlődtek, egyre több funkció került fel közvetlenül az alaplapra.
| Időszak | Jellemző |
|---|---|
| Régi PC-k | Sok funkció külön kártyákon volt: hang, hálózat, vezérlők, különböző bővítők. |
| 1990-es, 2000-es évek | Egyre több minden integrálódott az alaplapra. Megjelentek elterjedt szabványok, például PCI, AGP, majd PCI Express. |
| Mai alaplapok | A hangkártya, hálózati vezérlő, USB vezérlők, M.2 foglalatok, ventilátorvezérlés és sok más funkció már alapból megtalálható lehet rajtuk. |
Az alaplap fő részei

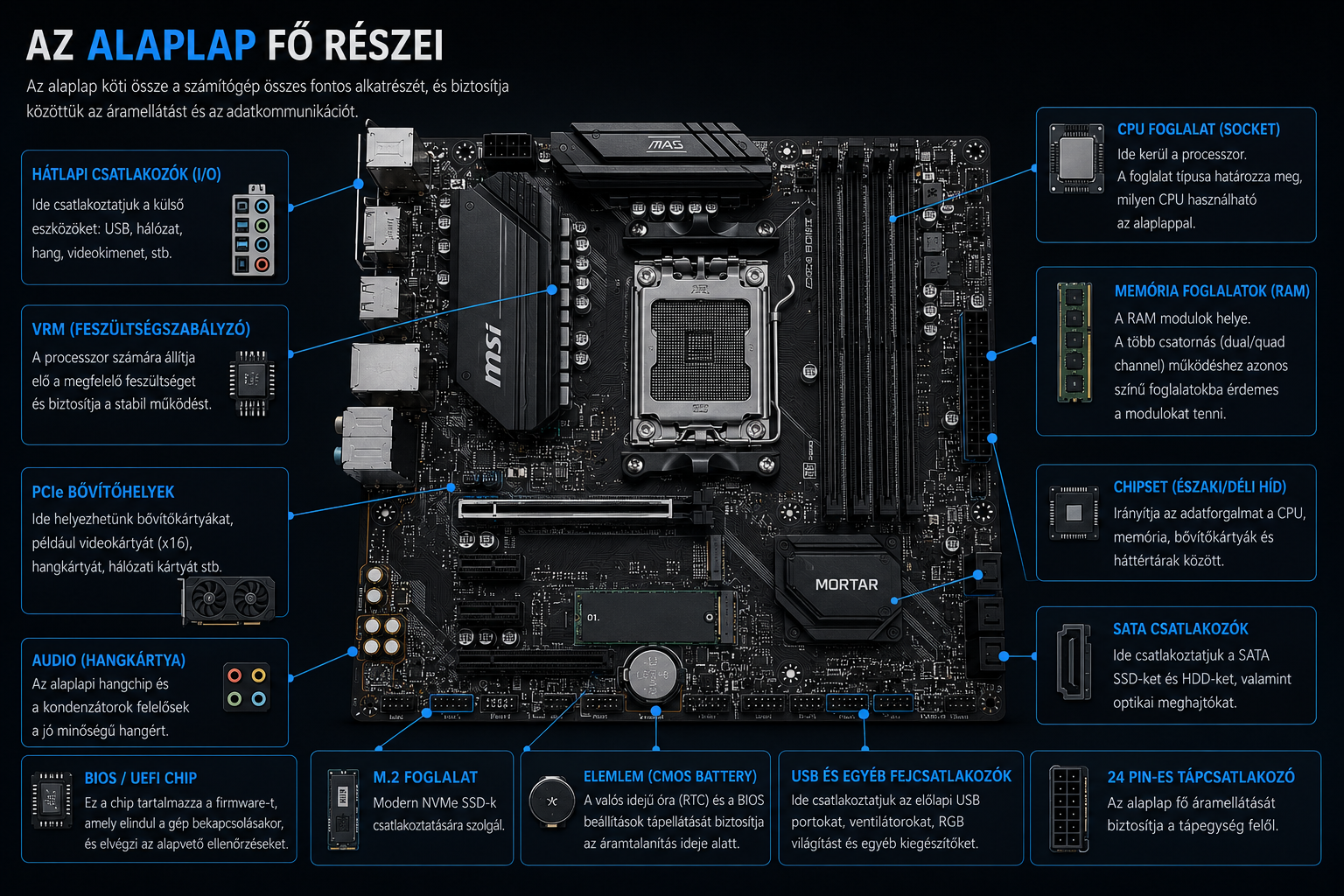

Egy mai alaplapon sokféle csatlakozó és alkatrész található. Ezek közül most a legfontosabbakat érdemes megismerni.
| Rész | Feladata |
|---|---|
| CPU socket | Ide kerül a processzor. |
| RAM foglalatok | Ide kerülnek a memóriamodulok. |
| Chipset / PCH | Az alaplap vezérlőközpontja, amely sok csatlakozó és eszköz működését kezeli. |
| PCI Express foglalatok | Videokártya, hálózati kártya, hangkártya vagy más bővítőkártya csatlakoztatására szolgálnak. |
| M.2 foglalat | Modern SSD-k, esetenként Wi-Fi modulok csatlakoztatására szolgálhat. |
| SATA csatlakozók | HDD-k, SATA SSD-k és optikai meghajtók csatlakoztatására használhatók. |
| VRM | A processzor számára megfelelő feszültséget biztosító tápellátó rész. |
| BIOS / UEFI chip | Az alaplap indulásához szükséges firmware-t tartalmazza. |
| Hátlapi csatlakozók | USB, hálózat, hang, monitorcsatlakozók és egyéb külső portok. |
CPU socket: a processzor foglalata
A socket az a foglalat, amelybe a processzor kerül. Ez határozza meg, hogy fizikailag milyen CPU helyezhető az alaplapba.
Fontos, hogy a processzor és az alaplap socketje illeszkedjen egymáshoz. Például egy Intel processzor nem tehető be egy AMD foglalatba, és fordítva.
De a történet itt még nem ér véget: előfordulhat, hogy két processzor fizikailag ugyanabba a foglalatba illik, mégsem támogatja őket ugyanaz az alaplap. Ilyenkor számít a chipset, a BIOS/UEFI verzió és a processzorgeneráció támogatása is.
Ugyanaz a socket nem mindig elég
Ha egy CPU fizikailag beleillik az alaplap foglalatába, az még nem garantálja, hogy működni is fog. Vásárlásnál mindig ellenőrizni kell az alaplap CPU támogatási listáját, a BIOS/UEFI verziót és a memória támogatást is.

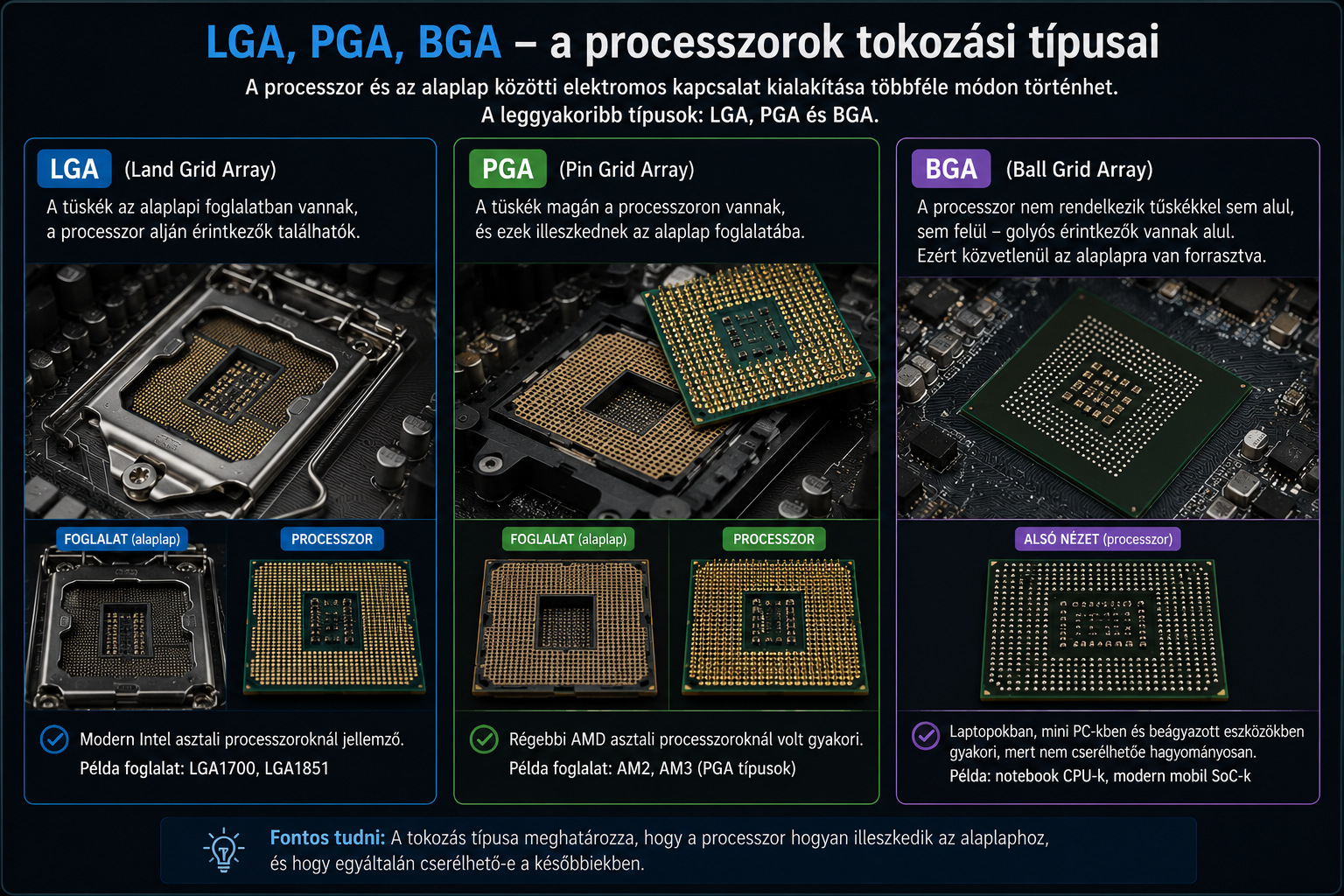

LGA, PGA, BGA
A processzorfoglalatok többféle kialakításúak lehetnek. Ezeket nem kell elsőre mélyen megtanulni, de a fogalmakat érdemes ismerni.
| Típus | Mit jelent? |
|---|---|
| LGA | A tüskék az alaplapi foglalatban vannak, a processzor alján érintkezők találhatók. Sok modern Intel asztali processzornál ilyen megoldást látunk. |
| PGA | A tüskék magán a processzoron vannak, és ezek illeszkednek az alaplap foglalatába. Régebbi és egyes AMD rendszereknél gyakori volt. |
| BGA | A processzor nem cserélhető hagyományosan, hanem gyárilag az alaplapra van forrasztva. Laptopoknál, mini PC-knél és beágyazott eszközöknél gyakori. |
Intel és AMD socketek rövid áttekintése
A processzorfoglalatok világa elsőre zavaros lehet, mert az Intel és az AMD más-más socketeket használ, és ezek generációnként változhatnak.
Ezt nem kell bemagolni, de fejlesztőként és gépépítésnél hasznos látni, hogy egy processzor nem „akármilyen alaplapba” tehető bele.
Fontosabb Intel asztali socketek
| Socket | Jellemző korszak / processzorok | Megjegyzés |
|---|---|---|
| LGA 775 | Pentium 4, Pentium D, Core 2 Duo, Core 2 Quad | Régi, de nagyon ismert Intel foglalat. |
| LGA 1156 | 1. generációs Core i processzorok egy része | Átmeneti korszak a modernebb Core i világ felé. |
| LGA 1366 | 1. generációs Core i7, felsőbb kategóriás rendszerek | HEDT / erősebb desktop platform volt. |
| LGA 1155 | 2. és 3. generációs Intel Core | Sandy Bridge és Ivy Bridge korszak. |
| LGA 1150 | 4. és 5. generációs Intel Core | Haswell és Broadwell korszak. |
| LGA 1151 | 6., 7., 8. és 9. generációs Intel Core | Fontos: az LGA1151 több korszakban is megjelent, de nem minden LGA1151 alaplap kompatibilis minden LGA1151 processzorral. |
| LGA 1200 | 10. és 11. generációs Intel Core | Comet Lake és Rocket Lake korszak. |
| LGA 1700 | 12., 13. és 14. generációs Intel Core | Modern Intel desktop platform. Egyes alaplapok DDR4-et, mások DDR5-öt használnak. |
| LGA 1851 | Intel Core Ultra Desktop / Core Ultra 200S | Jelenlegi újabb Intel desktop foglalat. Nem kompatibilis visszafelé az LGA1700 alaplapokkal. |
Intel oldalon a socket neve önmagában nem mindig elég
Különösen jó példa erre az LGA1151: ugyanaz a név több processzorgenerációnál is előfordult, de a kompatibilitást a chipset és a BIOS/UEFI támogatás is befolyásolta.
Ezért vásárlásnál mindig az alaplap gyártójának CPU támogatási listáját kell megnézni.
Fontosabb AMD asztali socketek
| Socket | Jellemző korszak / processzorok | Megjegyzés |
|---|---|---|
| Socket A | Régi Athlon és Duron processzorok | Történelmi AMD desktop foglalat. |
| Socket 754 / 939 / 940 | Athlon 64 korszak | A 64 bites AMD processzorok korai időszaka. |
| AM2 / AM2+ | Athlon 64, Phenom korszak | DDR2 memóriás AMD platformok. |
| AM3 / AM3+ | Phenom II, FX processzorok | Az AM3+ főleg az AMD FX processzorokról ismert. |
| FM1 / FM2 / FM2+ | AMD APU-k | Olyan processzorokhoz használták, amelyekben a grafikus rész is fontos szerepet kapott. |
| AM4 | Ryzen 1000, 2000, 3000, 4000G, 5000 sorozatok | Nagyon hosszú életű és népszerű AMD platform. DDR4 memóriát használ. |
| AM5 | Ryzen 7000, 8000 és 9000 sorozatok | Jelenlegi fő AMD desktop platform. DDR5 memóriára és modernebb szolgáltatásokra épül. |
AMD AM4 és AM5
Az AM4 azért lett különösen ismert, mert sok processzorgeneráción át használatban maradt. Ez gépfejlesztésnél előnyös volt, mert sok esetben nem kellett azonnal alaplapot is cserélni.
Az AM5 már az újabb AMD platform, amely DDR5 memóriát használ, és a mai Ryzen processzorok egyik fő alapja.
AMD Threadripper socketek
Az AMD-nek van egy külön, nagy teljesítményű munkaállomás-vonala is: ez a Threadripper. Ezek nem a sima AM4 vagy AM5 alaplapokba kerülnek.
| Socket | Jellemző processzorok | Megjegyzés |
|---|---|---|
| TR4 | 1. és 2. generációs Ryzen Threadripper | Nagyobb fizikai méret, sok mag, sok PCIe sáv. |
| sTRX4 | 3. generációs Ryzen Threadripper | Erősebb HEDT platform. |
| sWRX8 | Threadripper PRO 3000 és 5000 WX sorozat | Munkaállomás kategória, professzionális felhasználásra. |
| sTR5 | Threadripper 7000 / 9000 és Threadripper PRO 7000 / 9000 WX sorozat | Jelenlegi Threadripper platform. |
Kitekintés: szerver socketek
Szervereknél és nagy munkaállomásoknál még több foglalattal találkozhatunk. Ezeket most nem kell részletesen megtanulni, de jó tudni, hogy a szerverprocesszorok külön platformokra épülnek.
| Gyártó | Socket | Jellemző használat |
|---|---|---|
| Intel | LGA 4677 | 4. és 5. generációs Intel Xeon Scalable processzorok. |
| Intel | LGA 4710 | Intel Xeon 6 egyes sorozatai. |
| Intel | LGA 7529 | Nagyobb Intel Xeon 6 szerverplatformok. |
| AMD | SP3 | Régebbi EPYC 7001, 7002, 7003 szerverprocesszorok. |
| AMD | SP5 | EPYC 9004 és 9005 szerverprocesszorok. |
| AMD | SP6 | EPYC 8004, kisebb fogyasztású szerver / edge rendszerek. |
Laptopoknál ez másképp néz ki
Sok laptopban és mini PC-ben a processzor nem cserélhető foglalatos módon, hanem gyárilag az alaplapra van forrasztva. Ezt gyakran BGA tokozásnak nevezik.
Ezért laptopvásárlásnál általában nem úgy gondolkodunk, hogy később majd processzort cserélünk, hanem a teljes gépet választjuk ki a benne lévő CPU-val együtt.

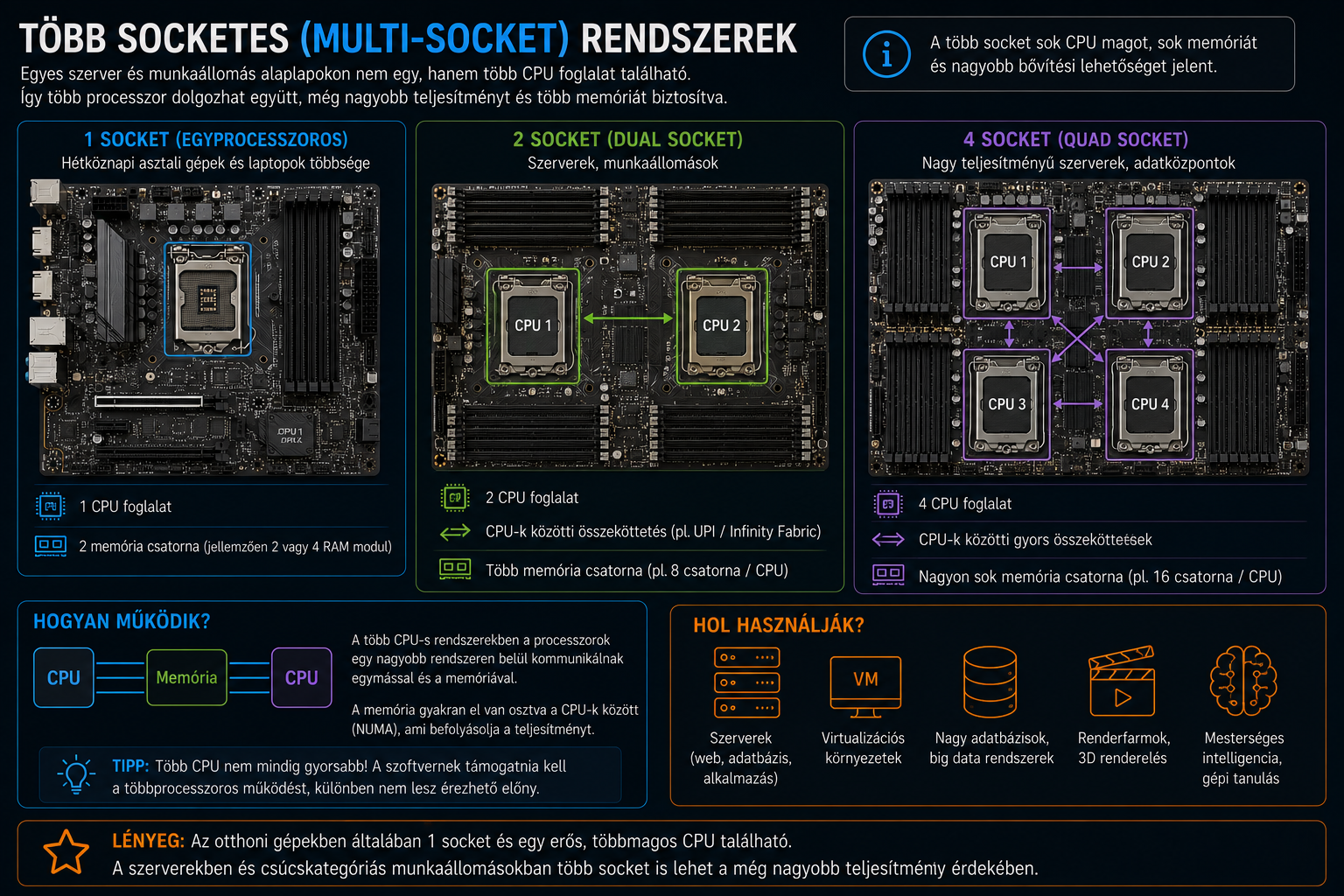

Egy vagy több CPU foglalat?
Az otthoni asztali gépekben és a legtöbb laptopban általában egy processzor található. Ez azt jelenti, hogy az alaplapon egy CPU foglalat van.
Szervereknél és nagyobb munkaállomásoknál viszont előfordulhatnak kétprocesszoros vagy akár többprocesszoros rendszerek is. Ezeken az alaplapokon több CPU socket található.
Egy dual socket alaplap például két külön processzort tud fogadni. Mindkét processzornak lehetnek saját magjai, saját gyorsítótárai, és gyakran saját memóriacsatornái is.
Hol találkozunk ilyennel?
Több CPU-s rendszereket főleg szerverekben, virtualizációs gépekben, adatbázis-szerverekben, rendergépekben és nagy terhelésű munkaállomásokban használnak.
Egy otthoni gamer vagy fejlesztői PC-nél ma már általában nem több külön processzort használnak, hanem egyetlen erős, sokmagos CPU-t.
Nem ugyanaz, mint a többmagos processzor
A többmagos CPU azt jelenti, hogy egyetlen processzoron belül több mag van. A dual socket rendszer viszont azt jelenti, hogy az alaplapon fizikailag két külön processzor található.
Például egy gép lehet 1 CPU / 16 magos, de lehet 2 CPU / processzoronként 16 magos is. A második esetben összesen 32 fizikai mag dolgozhat a rendszerben.
NUMA: amikor a memória is processzorhoz kötődik
Többprocesszoros szervereknél gyakran találkozunk a NUMA fogalmával. Ez azt jelenti, hogy a memória egy része közelebb van az egyik processzorhoz, más része pedig a másikhoz.
A rendszer ettől még egy gépnek látszik, de teljesítmény szempontjából nem mindegy, hogy egy program melyik processzoron fut, és melyik memória-területet használja.
Chipset: az alaplap vezérlőközpontja
A chipset az alaplap egyik fontos vezérlőrésze. Régebben több külön chipből állt, ma gyakran egy központibb vezérlőként jelenik meg, például Intel rendszereknél PCH néven is találkozhatunk vele.
A chipset meghatározhatja, hogy az alaplap milyen funkciókat támogat: mennyi USB portot, SATA csatlakozót, PCIe sávot, túlhajtási lehetőséget, vagy milyen generációjú processzorokat.
Északi híd és déli híd
Régebbi alaplapoknál gyakran találkozunk az északi híd és déli híd fogalmával. Ezek a chipset két fő részét jelentették.
| Rész | Feladata régebbi rendszereknél |
|---|---|
| Északi híd | A gyorsabb, központi kapcsolatokat kezelte: CPU, RAM, videokártya, nagy sebességű adatútvonalak. |
| Déli híd | A lassabb vagy külső eszközökhöz kapcsolódó részeket kezelte: SATA, USB, hang, hálózat, régebbi bővítőbuszok és egyéb vezérlők. |
Ezt azért hívták hídnak, mert ezek a chipek kapcsolatot teremtettek a processzor, a memória, a bővítőkártyák és a perifériák között.
Mi változott a modern gépekben?
A mai processzorok sok olyan feladatot átvettek, amely régen az északi hídhoz tartozott. Például a memóriavezérlő és bizonyos PCI Express kapcsolatok ma gyakran közvetlenül a CPU-ban vannak.
Emiatt a klasszikus „északi híd + déli híd” felépítés a mai gépeknél már nem ugyanúgy jelenik meg. A fogalom történelmileg fontos, de modern alaplapoknál inkább CPU + chipset/PCH felépítésről beszélünk.
Régi és mai alaplapi felépítés összehasonlítása
| Régebbi modell | Mai modell |
|---|---|
| CPU külön kommunikált az északi híddal. | A CPU sok központi vezérlőt már magában tartalmaz. |
| Az északi híd kezelte a RAM és grafikus kapcsolat fontos részét. | A memóriavezérlő jellemzően a processzorban van. |
| A déli híd kezelte az USB, SATA, hang, hálózat és egyéb részeket. | A chipset/PCH kezeli a sok perifériás és bővítési funkciót. |
| Több külön vezérlőchip láthatóbb szerepet kapott. | Több feladat integráltabb, kevesebb különálló logikai egységként jelenik meg. |
Buszok és adatútvonalak
Az alaplapon az alkatrészek nem „csak úgy” beszélgetnek egymással. Meghatározott adatútvonalakon és szabványokon keresztül kommunikálnak. Ezeket gyakran buszoknak vagy interfészeknek nevezzük.
- PCI Express: modern bővítőkártyákhoz, például videokártyához vagy gyors SSD-khez.
- SATA: hagyományos HDD-k és SATA SSD-k csatlakoztatására.
- M.2: kis méretű, modern SSD-k és egyes modulok csatlakoztatására.
- USB: külső eszközök, például billentyűzet, egér, pendrive, nyomtató csatlakoztatására.
- Memóriabusz: a CPU és a RAM közötti adatkapcsolat része.

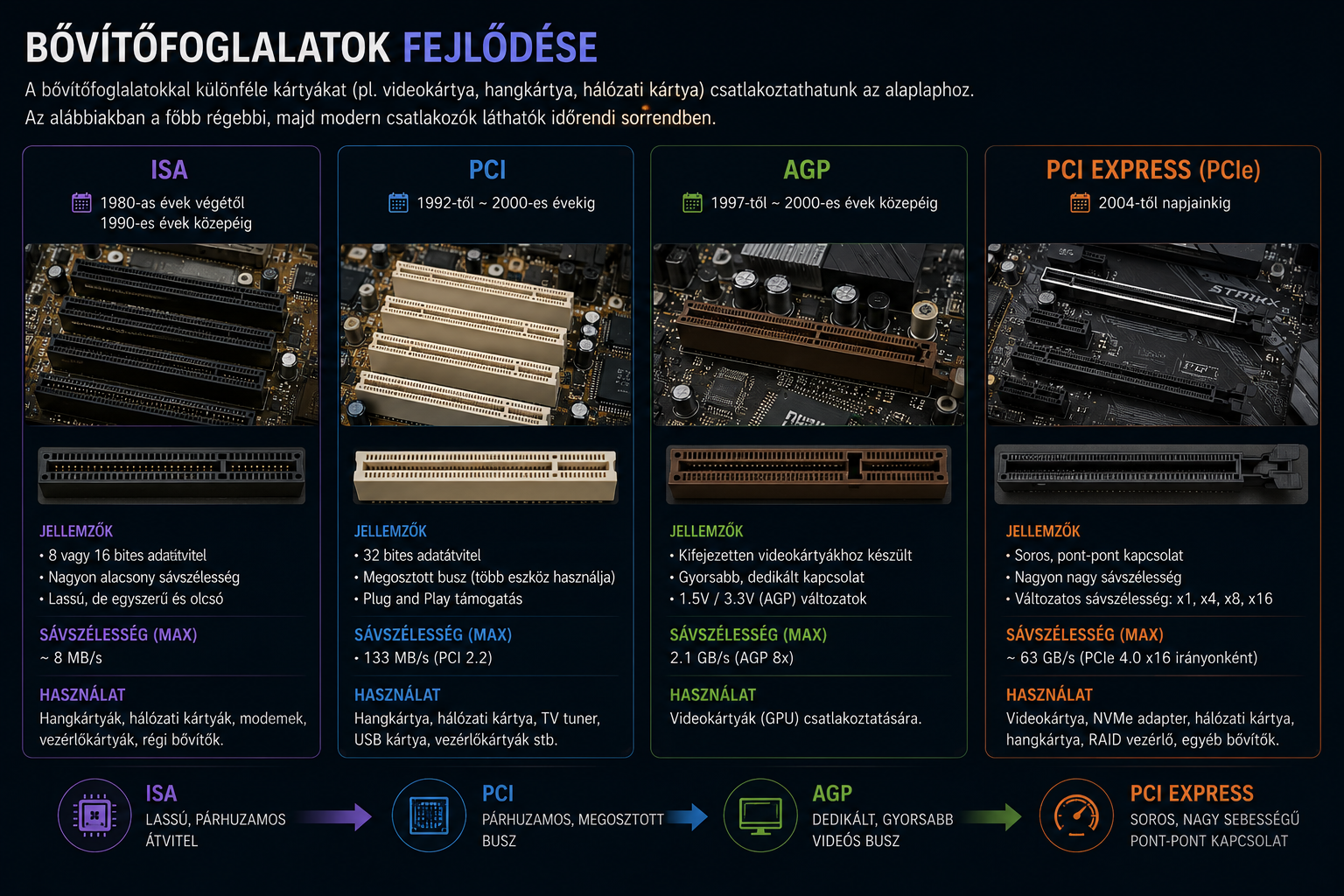

Régebbi bővítőbuszok: ISA, PCI, AGP
A mai gépekben már főleg PCI Express foglalatokkal találkozunk, de régebbi számítógépekben több más bővítőcsatlakozó is használatban volt.
Ezek azért fontosak, mert jól megmutatják, hogyan fejlődött a számítógép belső adatátviteli rendszere: a lassabb, egyszerűbb bővítőhelyektől eljutottunk a sokkal gyorsabb, modern PCI Express világig.
| Csatlakozó / busz | Mire használták? | Jellemző korszak |
|---|---|---|
| ISA | Régi bővítőkártyákhoz használták, például hangkártyákhoz, hálózati kártyákhoz, vezérlőkártyákhoz. | Régi PC-k, főleg 1980-as és 1990-es évek. |
| PCI | Általános célú bővítőkártyákhoz használták: hangkártya, hálózati kártya, modem, TV tuner, vezérlőkártya. | 1990-es évektől sokáig nagyon elterjedt volt. |
| AGP | Kifejezetten videokártyákhoz készült gyorsabb csatlakozó volt, még a PCI Express előtti időszakban. | Főleg 1990-es évek vége, 2000-es évek eleje. |
| PCI Express | Modern bővítőkártyákhoz használjuk: videokártya, gyors hálózati kártya, NVMe adapter, vezérlőkártyák. | Mai asztali gépek és szerverek alapvető bővítési szabványa. |
Miért volt külön az AGP?
A videokártyák sokkal nagyobb adatforgalmat igényeltek, mint sok más bővítőkártya. Ezért a régi általános PCI foglalat mellett megjelent egy külön, grafikus kártyákhoz szánt csatlakozó: az AGP.
Később a PCI Express átvette ezt a szerepet, és ma már a videokártyák is jellemzően PCIe x16 foglalatba kerülnek.
ISA, PCI, AGP és PCI Express röviden
A bővítőcsatlakozók fejlődése leegyszerűsítve így képzelhető el:
ISA
Régi, lassabb bővítőbusz. A korai PC-k világában fontos volt, de mai szemmel már nagyon elavult.
PCI
Sokáig általános bővítési szabvány volt. Hangkártyák, hálózati kártyák, modemek és egyéb bővítők gyakran PCI foglalatba kerültek.
AGP
Kifejezetten videokártyákhoz készült gyorsabb csatlakozó. Átmeneti lépcső volt a PCI és a modern PCI Express között.
PCI Express
A mai gépek fő bővítési szabványa. Rugalmas, gyors, és többféle sávszélességgel működhet: például x1, x4, x8 vagy x16.
Régi csatlakozó nem kompatibilis az újjal
Az ISA, PCI, AGP és PCI Express fizikailag és működésükben is különböző szabványok. Egy régi AGP videokártyát nem lehet PCI Express foglalatba tenni, és egy PCI Express videokártya sem működik régi AGP alaplapban.
PCI Express: bővítés nagy sebességgel
A PCI Express, röviden PCIe, a modern számítógépek egyik legfontosabb bővítési szabványa.
Ide kerülhet például egy videokártya, hálózati kártya, hangkártya, vezérlőkártya, vagy bizonyos esetekben gyors SSD is.
PCIe esetén gyakran látni ilyen jelöléseket: x1, x4, x8, x16. Ezek leegyszerűsítve azt mutatják, hogy hány adatcsatorna, vagyis sáv áll rendelkezésre.
VRM: a processzor tápellátása
A processzor nem közvetlenül a tápegységből kapja a neki megfelelő feszültséget. Az alaplapon van egy tápellátó rész, amely a CPU számára megfelelő, stabil feszültséget állít elő. Ezt gyakran VRM-nek nevezik.
Erősebb processzoroknál különösen fontos a jó VRM és annak hűtése, mert a processzor nagy terhelésnél sok energiát kérhet.
BIOS / UEFI az alaplapon
Az alaplap tartalmazza azt a firmware-t, amely a gép bekapcsolásakor először elindul. Régebben ezt általában BIOS-nak hívtuk, modern gépeknél pedig gyakran UEFI-ről beszélünk.
A BIOS/UEFI ellenőrzi az alapvető hardvereket, lehetővé teszi bizonyos beállítások módosítását, majd elindítja az operációs rendszer betöltését.
Alaplap méretek: ATX, microATX, mini-ITX

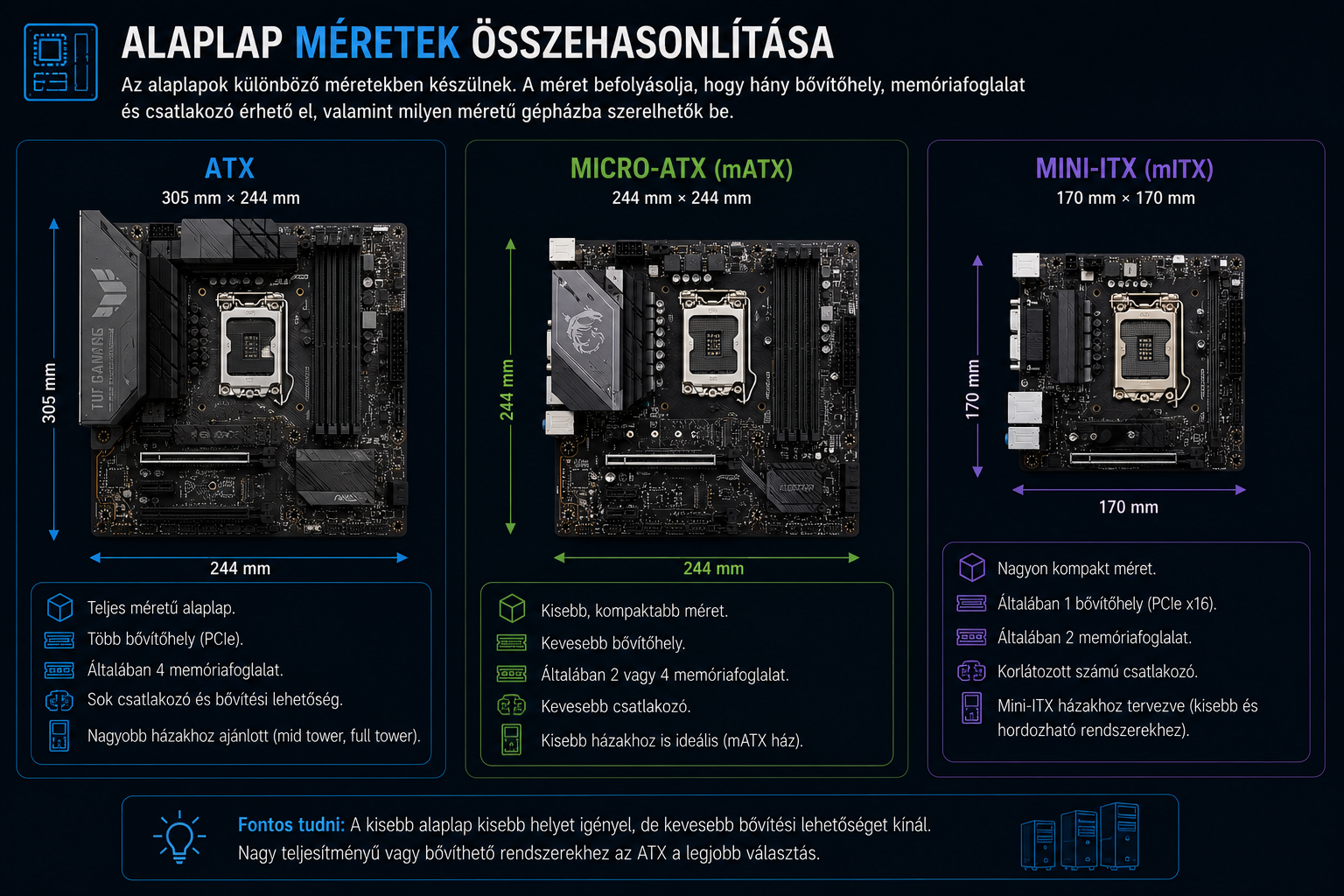

Az alaplapok nem egyforma méretűek. A méretet gyakran formátumnak vagy form factornak nevezzük.
| Méret | Jellemző |
|---|---|
| ATX | Nagyobb alaplap, több bővítési lehetőséggel. |
| microATX | Kisebb, de még jól bővíthető, sok otthoni gépben gyakori. |
| mini-ITX | Nagyon kompakt gépekhez való, kevesebb bővítési hellyel. |
