Hálózati hardverek
Megismered, milyen eszközök kapcsolják össze a számítógépeket: hálózati kártyák, routerek, switchek, modemek, Wi-Fi eszközök és kábelek.
Miért kellenek hálózati hardverek?
Egy számítógép önmagában is sok mindenre képes, de a mai világban a legtöbb gép valamilyen hálózathoz kapcsolódik. A hálózat teszi lehetővé, hogy a számítógépek, szerverek, telefonok, nyomtatók, kamerák és más eszközök adatot cseréljenek egymással.
A hálózati hardverek azok az eszközök és alkatrészek, amelyek ezt a kapcsolatot fizikailag és logikailag lehetővé teszik. Ide tartozik például a hálózati kártya, a switch, a router, a modem, a Wi-Fi access point, az Ethernet kábel és sok más eszköz is.
Egyszerűen mondva: a hálózati hardverek gondoskodnak arról, hogy az adatok eljussanak egyik eszköztől a másikig.
A hálózat olyan, mint egy úthálózat
A számítógépek, telefonok, szerverek és nyomtatók olyanok, mint az épületek. A kábelek és vezeték nélküli kapcsolatok az utak, a switch-ek az elágazások, a router pedig az a kapu, amely más hálózatok, például az internet felé irányítja a forgalmat.
LAN, WAN és internet
A hálózatokat többféleképpen csoportosíthatjuk. A hétköznapi használatban leggyakrabban a helyi hálózat és az internet kapcsolatát érdemes megérteni.
| Fogalom | Mit jelent? | Példa |
|---|---|---|
| LAN | Helyi hálózat, amely egy otthonon, irodán vagy épületen belül működik. | Otthoni gépek, nyomtató, NAS, okostévé egy router mögött. |
| WAN | Nagyobb kiterjedésű hálózat, amely távolabbi hálózatokat köt össze. | Szolgáltatói hálózat, céges telephelyek közötti kapcsolat. |
| Internet | Világszintű hálózatok összessége. | Weboldalak, e-mail, felhőszolgáltatások, videóhívások. |
Az otthoni hálózat nem ugyanaz, mint az internet
Az otthoni eszközeid először általában a saját helyi hálózatodhoz kapcsolódnak. Az internet felé a routeren és a szolgáltatói kapcsolaton keresztül jutnak ki. Ezért lehet például az, hogy az otthoni nyomtatót vagy NAS-t internet nélkül is eléred a helyi hálózaton.
Hálózati kártya: a gép hálózati csatlakozója
A hálózati kártya, angolul NIC, az az eszköz, amely lehetővé teszi, hogy a számítógép hálózatra csatlakozzon. Ez lehet vezetékes Ethernet csatlakozó, Wi-Fi adapter, vagy akár mindkettő.
Régebben a hálózati kártya gyakran külön bővítőkártya volt. Ma az alaplapok többségén már beépített Ethernet vezérlő található, a laptopokban és telefonokban pedig vezeték nélküli hálózati adapter is van.
| Típus | Jellemző |
|---|---|
| Integrált Ethernet | Az alaplapra épített vezetékes hálózati vezérlő. |
| PCIe hálózati kártya | Bővítőkártyaként tehető asztali gépbe, például gyorsabb Ethernethez. |
| USB Ethernet adapter | Külső adapter, főleg laptopoknál hasznos, ha nincs RJ45 csatlakozó. |
| Wi-Fi adapter | Vezeték nélküli hálózati kapcsolatot biztosít. |
MAC cím: a hálózati eszköz egyedi azonosítója
A hálózati kártyáknak van egy gyárilag kiosztott, elvileg egyedi hardveres azonosítójuk, ezt MAC címnek nevezzük. Normál esetben nincs két teljesen azonos MAC című hálózati eszköz, ezért a hálózaton belül ez segít az eszközök megkülönböztetésében.
A MAC cím nem ugyanaz, mint az IP-cím. A MAC cím inkább az adott hálózati adapter hardveres azonosítója, az IP-cím pedig a hálózaton belüli kommunikációhoz használt cím.
Fontos tudni, hogy bizonyos rendszerekben a MAC cím szoftveresen módosítható vagy klónozható, de alapértelmezés szerint minden hálózati eszköz saját, egyedi MAC címet kap.
Ethernet: vezetékes hálózat
Az Ethernet a vezetékes helyi hálózatok egyik legfontosabb szabványa. Otthonokban, irodákban, szervertermekben és ipari környezetben is gyakran használják.
A vezetékes kapcsolat nagy előnye, hogy stabil, gyors és kevésbé érzékeny a rádiós zavarokra, mint a Wi-Fi. Emiatt asztali gépekhez, szerverekhez, NAS-okhoz és fontosabb eszközökhöz sokszor még ma is vezetékes kapcsolatot érdemes használni.
| Sebesség | Megnevezés | Jellemző |
|---|---|---|
| 100 Mbit/s | Fast Ethernet | Régebbi eszközöknél még előfordulhat. |
| 1 Gbit/s | Gigabit Ethernet | Otthoni és irodai hálózatokban nagyon elterjedt. |
| 2.5 Gbit/s | 2.5G Ethernet | Újabb alaplapokon és routereken egyre gyakoribb. |
| 10 Gbit/s | 10G Ethernet | Szervereknél, NAS-oknál és nagyobb hálózatoknál hasznos. |
Régi koaxiális Ethernet hálózatok
A mai RJ45 csatlakozós, switch-ekre épülő Ethernet hálózatok előtt régebben koaxiális kábeles Ethernet megoldásokkal is találkozhattunk. Ezeknél nem csavart érpáras kábel ment minden géptől egy központi switch-be, hanem a gépek gyakran egy közös koaxiális kábelre csatlakoztak.
A koaxiális Ethernet legismertebb változatai közé tartozott a 10BASE2, más néven vékony Ethernet, illetve a 10BASE5, vagyis vastag Ethernet. Ezek ma már elavultnak számítanak, de fontos mérföldkövei voltak a számítógépes hálózatok fejlődésének.
| Fogalom | Mit jelentett? |
|---|---|
| Koaxiális kábel | Olyan kábel, amelyben középen egy vezető ér fut, körülötte szigetelés, árnyékolás és külső burkolat található. |
| BNC csatlakozó | A régi koaxiális hálózatok jellegzetes bajonettzáras csatlakozója. |
| T-csatlakozó | A hálózati kártyára csatlakozott, és ezen keresztül ment tovább a koax kábel a következő gép felé. |
| Lezáró ellenállás | A koaxiális kábel két végére lezárás kellett, különben a hálózat hibásan működhetett. |
| Busz topológia | A gépek egy közös kábelre voltak felfűzve, nem külön-külön csatlakoztak egy központi switch-re. |
Egy kábelhiba az egész hálózatot megakaszthatta
A koaxiális Ethernet egyik nagy hátránya az volt, hogy a gépek egy közös kábelre voltak felfűzve. Ha a kábel megszakadt, egy csatlakozó kilazult, vagy hiányzott a lezáró ellenállás, akkor akár az egész hálózati szakasz működésképtelenné válhatott.
A modern, switch-ekre épülő csillagpontos hálózatok ezért sokkal kényelmesebbek: ha egy gép kábele hibás, általában csak az az egy gép esik ki, nem az egész hálózat.

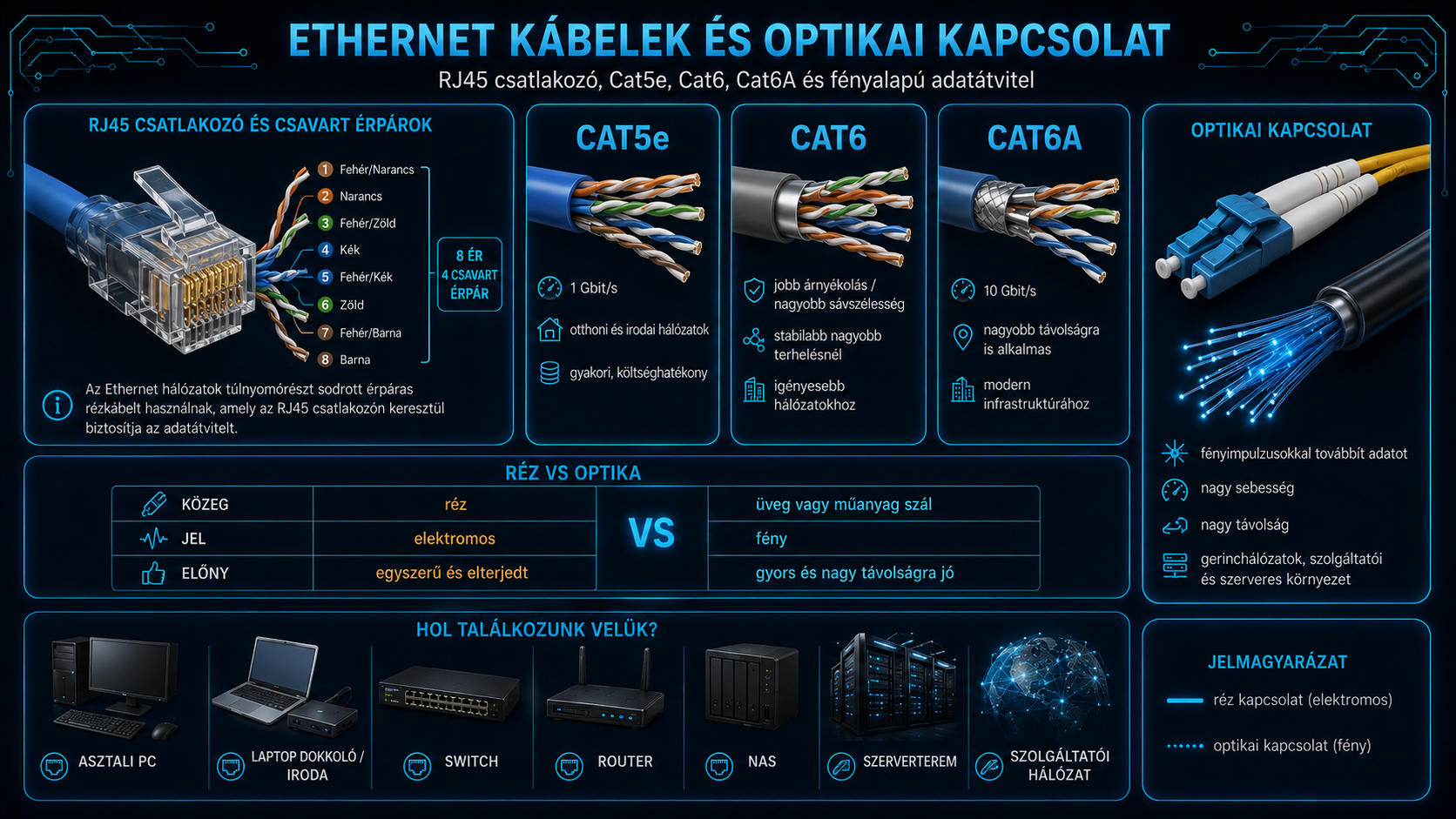

RJ45 és csavart érpáras kábelek
A vezetékes Ethernet hálózatokban gyakran RJ45 csatlakozót használunk. A kábel belsejében több vezetékpár található, ezeket csavart érpárnak nevezzük. A csavarás segít csökkenteni a zavarokat.
A kábeleket kategóriák szerint is jelölik, például Cat5e, Cat6, Cat6A vagy Cat7. A kategória azt mutatja meg, hogy a kábel milyen sebességre, frekvenciára és milyen hálózati környezetre alkalmas.
| Kategória | Jellemző használat |
|---|---|
| Cat5e | Gigabites hálózatokhoz sok esetben elegendő. |
| Cat6 | Jobb minőségű, nagyobb sávszélességű kábelezéshez gyakori. |
| Cat6A | 10 gigabites hálózatokhoz is használható megfelelő kiépítés mellett. |
| Cat7 | Nagyobb árnyékolású, magasabb kategóriájú kábel, főleg igényesebb vagy zavarérzékenyebb környezetben fordul elő. |
A hálózat sebessége mindig a leggyengébb láncszemtől függ
Hiába van gyors hálózati kártya a gépben, ha a switch, a router, a kábel vagy a másik eszköz csak kisebb sebességet támogat. A tényleges sebességhez az egész útvonalnak megfelelőnek kell lennie.
Hub: a régi egyszerű hálózati elosztó
A hub régebbi hálózati eszköz, amely több gépet tudott összekapcsolni egy helyi hálózaton belül. Külsőre hasonlíthat egy switch-re, de működésében sokkal egyszerűbb.
A hub nem igazán „érti”, hogy melyik eszköznek szól az adat. Ha egy adatcsomag beérkezik az egyik portján, azt általában továbbküldi az összes többi portra. Emiatt minden csatlakoztatott eszköz megkapja a forgalmat, akkor is, ha az adat valójában nem neki szól.
Ez kis hálózatokban még működhetett, de nagyobb forgalomnál lassabb és kevésbé hatékony volt. A modern hálózatokban a hubokat szinte teljesen leváltották a switch-ek.
A hub nem ugyanaz, mint a switch
A hub egyszerűen szétküldi a forgalmat a portjai között. A switch ezzel szemben megtanulja, melyik eszköz melyik porton található, és az adatot csak a megfelelő irányba továbbítja. Ezért a switch gyorsabb, hatékonyabb és biztonságosabb megoldás.
Switch: több eszköz összekapcsolása
A switch több hálózati eszközt köt össze egy helyi hálózaton belül. Például egy switch-re csatlakozhat több számítógép, szerver, nyomtató, NAS és kamera.
A switch nem egyszerűen „szétküldi” mindenkinek az adatokat, hanem megtanulja, hogy melyik eszköz melyik porton található, és a forgalmat a megfelelő irányba továbbítja.
| Switch típusa | Jellemző |
|---|---|
| Nem menedzselhető switch | Egyszerűen használható, általában csak össze kell dugni az eszközöket. |
| Menedzselhető switch | Beállítható funkciókat kínálhat, például VLAN, portbeállítások, forgalomfigyelés. |
| PoE switch | Az adat mellett áramot is tud adni bizonyos eszközöknek Ethernet kábelen keresztül. |
Router: kapcsolat hálózatok között
A router különböző hálózatok között irányítja az adatforgalmat. Otthon általában ez az az eszköz, amely a helyi hálózatot összeköti az internettel.
Egy otthoni router sokszor több feladatot is ellát egyszerre: router, switch, Wi-Fi access point, tűzfal és DHCP szerver is lehet egy dobozban.
| Router feladata | Mit jelent? |
|---|---|
| Útválasztás | Az adatok továbbítása egyik hálózatból a másikba. |
| Átjáró | A helyi hálózat eszközei ezen keresztül jutnak ki más hálózatokba. |
| NAT | Több belső eszköz is használhat egy külső internetkapcsolatot. |
| Tűzfal | Alapszinten védi a belső hálózatot a nem kívánt bejövő forgalomtól. |
| DHCP | Automatikusan IP-címet oszthat a hálózat eszközeinek. |
A router nem csak „Wi-Fi doboz”
Sok otthoni felhasználó routernek hívja azt az eszközt, amelyen van Wi-Fi. Valójában a router fő feladata a hálózatok közötti forgalom irányítása. A Wi-Fi csak egy plusz funkció lehet ugyanabban a készülékben.
Modem, ONT és szolgáltatói eszközök
A modem vagy optikai internet esetén az ONT a szolgáltató hálózatához kapcsolja az otthoni vagy irodai hálózatot. Feladata leegyszerűsítve az, hogy a szolgáltató felől érkező jelet a helyi hálózat számára használható kapcsolattá alakítsa.
Kábeles, DSL-es, mobilnetes és optikai internetnél eltérő szolgáltatói eszközökkel találkozhatunk. Sokszor ezek az eszközök routert és Wi-Fi-t is tartalmaznak, de nagyobb hálózatoknál külön routert és külön access pointokat is használhatnak.

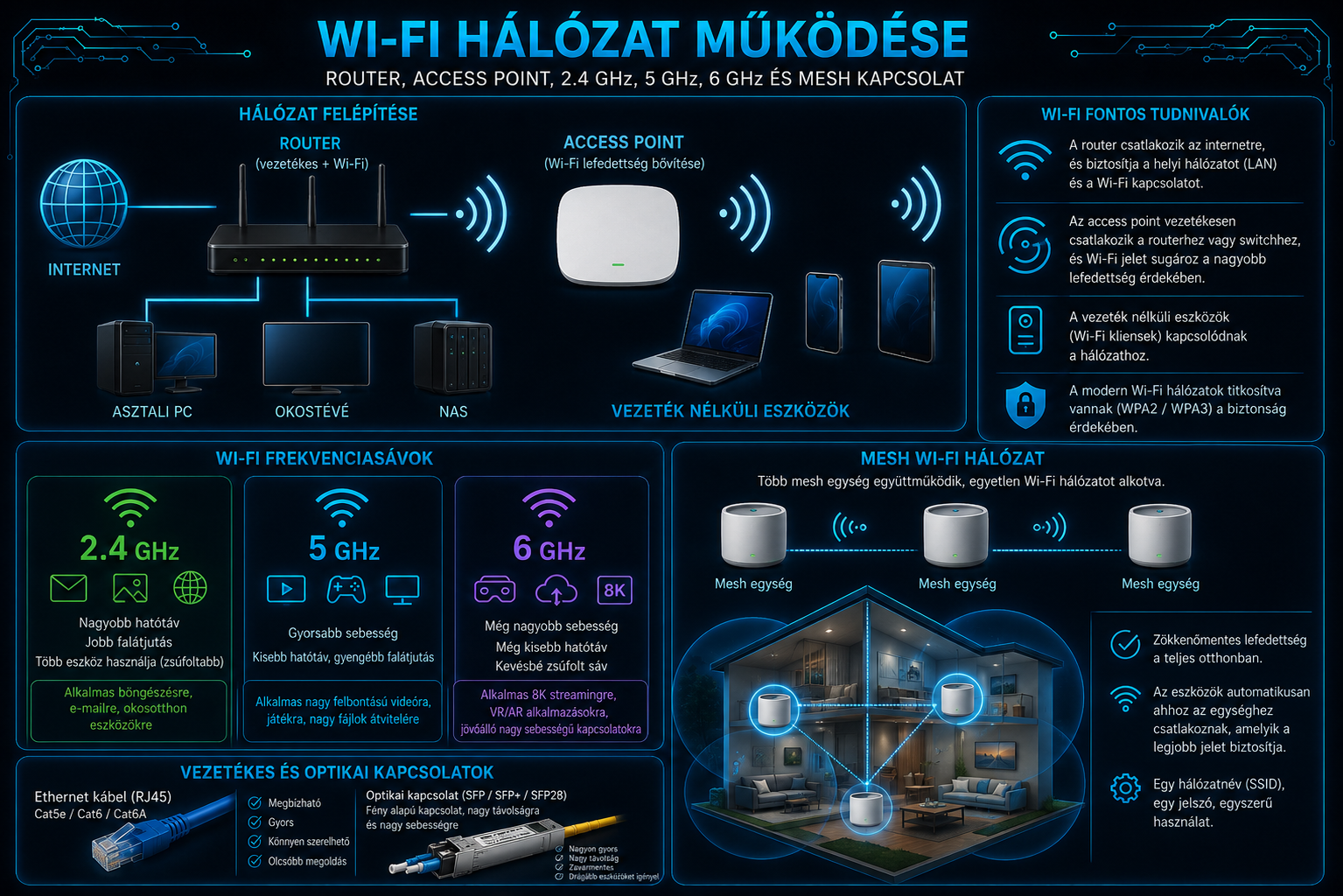

Wi-Fi: vezeték nélküli hálózat
A Wi-Fi vezeték nélküli hálózati kapcsolatot biztosít. Ilyenkor az eszközök nem Ethernet kábelen, hanem rádióhullámokon keresztül kommunikálnak.
A Wi-Fi kényelmes, mert nem kell minden eszközhöz kábelt húzni, viszont érzékenyebb lehet a távolságra, falakra, zavarokra és a környező hálózatokra.
| Sáv | Jellemző |
|---|---|
| 2.4 GHz | Nagyobb hatótáv, de zsúfoltabb és általában lassabb. |
| 5 GHz | Gyorsabb lehet, kevésbé zsúfolt, de kisebb hatótávval és rosszabb faláteresztéssel. |
| 6 GHz | Újabb eszközöknél jelenik meg, nagyobb sávszélességet adhat, de kompatibilitásfüggő. |
Access point, repeater és mesh
Nagyobb lakásban, irodában vagy több szintes épületben egyetlen Wi-Fi eszköz nem mindig tud megfelelő lefedettséget adni. Ilyenkor külön eszközökkel lehet bővíteni a hálózatot.
| Eszköz | Feladata |
|---|---|
| Access point | Vezetékes hálózatra csatlakozik, és Wi-Fi lefedettséget biztosít. |
| Repeater | Meglévő Wi-Fi jelet ismétel, de gyakran csökkentheti a tényleges sebességet. |
| Mesh rendszer | Több egységből álló Wi-Fi rendszer, amely egységesebb lefedettséget adhat. |
A jó Wi-Fi alapja gyakran a jó vezetékes háttér
A legjobb megoldás sokszor az, ha az access pointok vezetékes Ethernet kapcsolattal csatlakoznak a hálózathoz. Így a Wi-Fi csak a végfelhasználói eszközök felé vezeték nélküli, a hálózat gerince viszont stabil vezetékes kapcsolat marad.

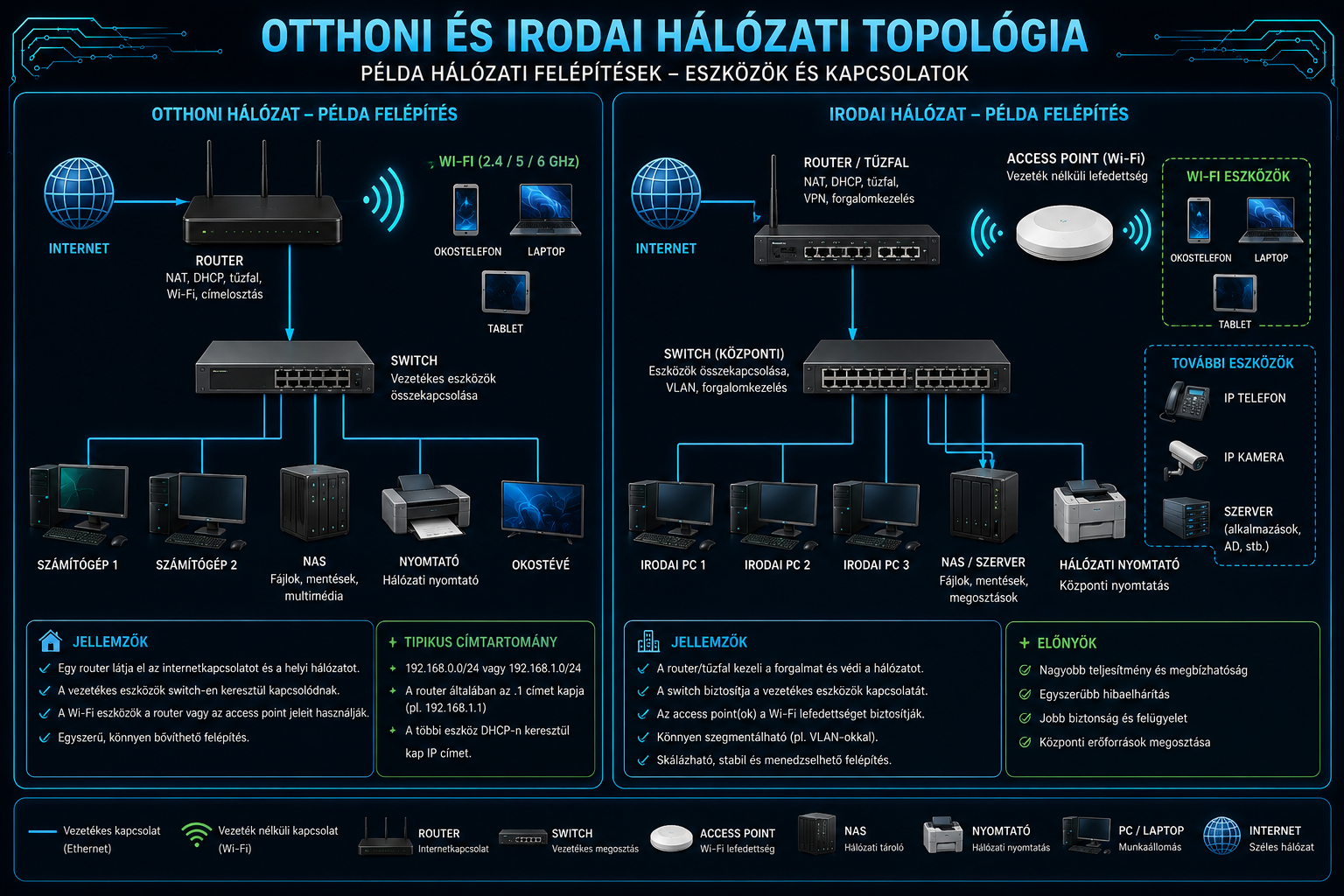

Hálózati topológia: hogyan kapcsolódnak az eszközök?
A topológia azt jelenti, hogyan vannak összekapcsolva a hálózati eszközök. Egy otthoni hálózat egyszerű lehet, egy irodai vagy szerveres hálózat viszont már több rétegből állhat.
A mai helyi hálózatokban gyakori a csillagszerű felépítés: az eszközök egy központi switch-hez vagy routerhez csatlakoznak.

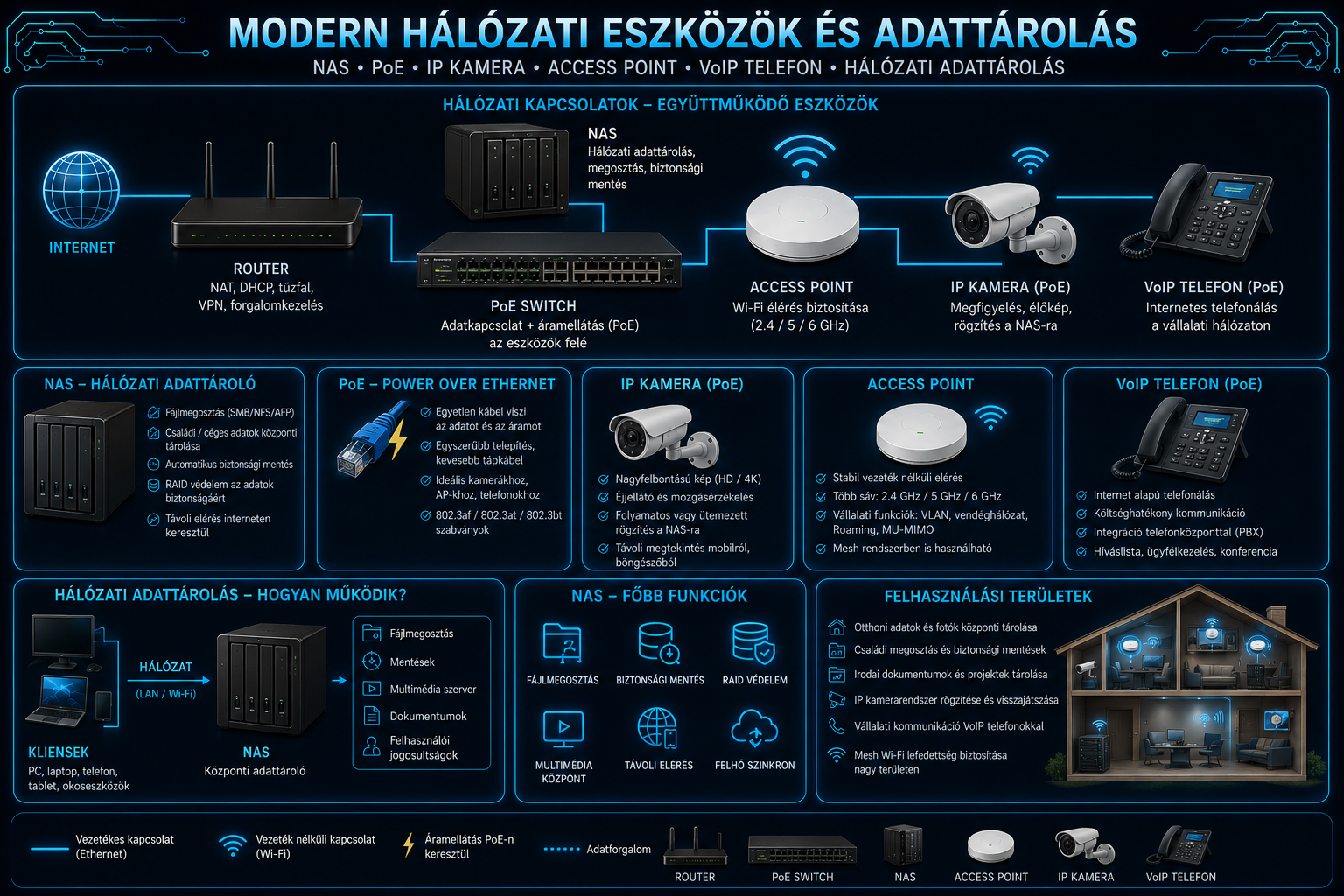

NAS: hálózati adattároló
A NAS, vagyis Network Attached Storage, olyan hálózatra kötött adattároló eszköz, amelyet több gép is elérhet. Használható fájlmegosztásra, mentésre, médiafájlok tárolására vagy kisebb irodai adattárként.
A NAS nem csak egy külső merevlemez. Saját hálózati kapcsolata, operációs rendszere, felhasználókezelése, megosztásai és sok esetben RAID támogatása is lehet.
PoE: áram és adat egy kábelen
A PoE, vagyis Power over Ethernet azt jelenti, hogy az Ethernet kábel nemcsak adatot, hanem áramot is továbbít.
Ez különösen hasznos olyan eszközöknél, amelyeket nehéz lenne külön tápegységgel ellátni. Ilyen lehet például egy IP kamera, Wi-Fi access point vagy VoIP telefon.
| PoE-s eszköz | Miért hasznos? |
|---|---|
| IP kamera | Elég egy Ethernet kábelt kihúzni, azon megy az adat és az áram is. |
| Access point | Mennyezetre vagy falra szerelve nem kell külön konnektor hozzá. |
| VoIP telefon | Irodákban egyszerűbb kábelezést és központi tápellátást adhat. |
Optikai hálózatok
Nagyobb sebességhez vagy nagyobb távolsághoz gyakran optikai kapcsolatot használnak. Ilyenkor az adat nem elektromos jelként, hanem fényimpulzusok formájában halad az optikai szálban.
Optikai kapcsolatot használhat az internetszolgáltató is, de szervertermekben, irodák közötti összeköttetésekben és nagyobb hálózati gerincekben is gyakori.
- nagy távolságra is alkalmas lehet,
- nagy sebességre használható,
- kevésbé érzékeny elektromágneses zavarokra,
- speciális kábelezést és eszközöket igényel.
Patch panel, rack és rendezett kábelezés
Nagyobb irodákban és szervertermekben a hálózat nem úgy néz ki, hogy minden kábel közvetlenül össze-vissza megy az eszközökbe. Gyakran használnak rack szekrényt, patch panelt, switcheket és rendezett kábelmenedzsmentet.
A patch panel segít abban, hogy a falból, irodákból vagy helyiségekből érkező kábelek rendezett formában végződjenek, és rövid patch kábelekkel lehessen őket a switch-hez csatlakoztatni.
Otthoni router vs. céges hálózat
Otthon sokszor egyetlen eszköz oldja meg a router, switch és Wi-Fi feladatokat. Egy céges vagy szerveres környezetben ezeket gyakran külön eszközök látják el, mert így jobban skálázható, biztonságosabb és könnyebben kezelhető a hálózat.

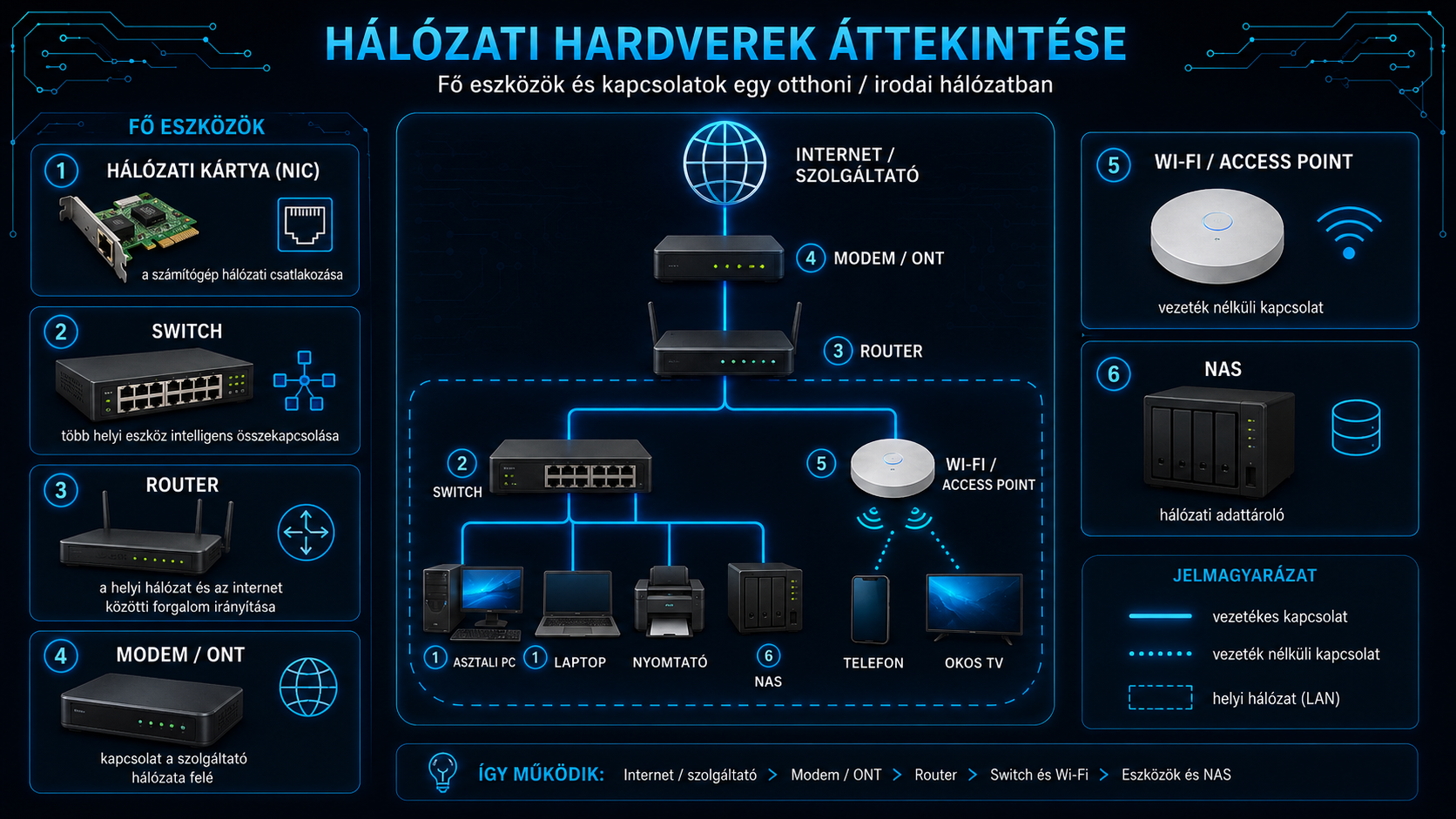

Hálózati eszközök rövid összehasonlítása
| Eszköz | Röviden | Tipikus helye |
|---|---|---|
| Hálózati kártya | A gép hálózati csatlakozását biztosítja. | PC, laptop, szerver. |
| Switch | Több helyi hálózati eszközt köt össze. | Otthoni hálózat, iroda, szerverterem. |
| Router | Hálózatok között irányítja a forgalmat. | Helyi hálózat és internet között. |
| Modem / ONT | A szolgáltatói kapcsolatot alakítja használható hálózati kapcsolattá. | Internet szolgáltató felőli végpont. |
| Access point | Wi-Fi lefedettséget biztosít. | Lakás, iroda, iskola, vendégtér. |
| NAS | Hálózaton elérhető adattároló. | Otthon, iroda, kisebb szerverkörnyezet. |
| PoE switch | Adatot és áramot is adhat Ethernet kábelen. | Kamerák, AP-k, VoIP telefonok kiszolgálására. |
A hálózati hardver biztonsági kérdés is
A hálózati eszközök nem csak sebességet és kényelmet adnak. A router, Wi-Fi jelszó, tűzfal, friss firmware és megfelelő beállítások a biztonság szempontjából is fontosak. Egy rosszul beállított hálózat könnyen gyenge ponttá válhat.
Gyakori otthoni hálózati felépítés
Egy egyszerű otthoni hálózat felépítése gyakran így néz ki:
Szolgáltatói kapcsolat
Az internet a szolgáltató felől érkezik, például optikai, koax, DSL vagy mobilhálózaton.
Modem vagy ONT
A szolgáltatói eszköz átalakítja a kapcsolatot a helyi hálózat számára használható formára.
Router
A router összeköti az otthoni hálózatot az internettel, IP-címeket oszt és irányítja a forgalmat.
Switch és Wi-Fi
A vezetékes eszközök switch-en keresztül, a vezeték nélküli eszközök Wi-Fi-n keresztül kapcsolódnak.
Végponti eszközök
Ide tartoznak a számítógépek, telefonok, nyomtatók, okostévék, kamerák és egyéb hálózati eszközök.
