Kijelzők és képmegjelenítés
Megismered, hogyan lesz a számítógép által előállított képből látható megjelenítés: CRT monitorok, pixelek, felbontás, analóg és digitális képjelek, modern kijelzők és LED alapú megjelenítők.
Miért fontosak a kijelzők?
A kijelző a számítógép egyik legfontosabb kimeneti eszköze. A gép belsejében minden adatként, bitekként és számításként létezik, a kijelző feladata pedig az, hogy ebből az ember számára látható kép legyen.
Amikor egy weboldalt, játékot, filmet vagy akár csak az egeret látjuk mozogni, a háttérben a videokártya, a kijelzőkábel és maga a monitor folyamatosan együtt dolgozik.
Ebben a leckében nem csak a monitorokat nézzük meg, hanem azt is, hogyan jut el a kép a számítógépből a kijelzőig: analóg jelekkel, digitális adatfolyamokkal, soronkénti képrajzolással, pixelekkel és különféle kijelzőtechnológiákkal.
A kijelző nem önállóan találja ki a képet
A képet a számítógép állítja elő, jellemzően a videokártya vagy a processzorba épített grafikus vezérlő segítségével. A kijelző ezt a jelet kapja meg, majd saját elektronikájával és paneljével látható képpé alakítja.
Rövid történelmi áttekintés

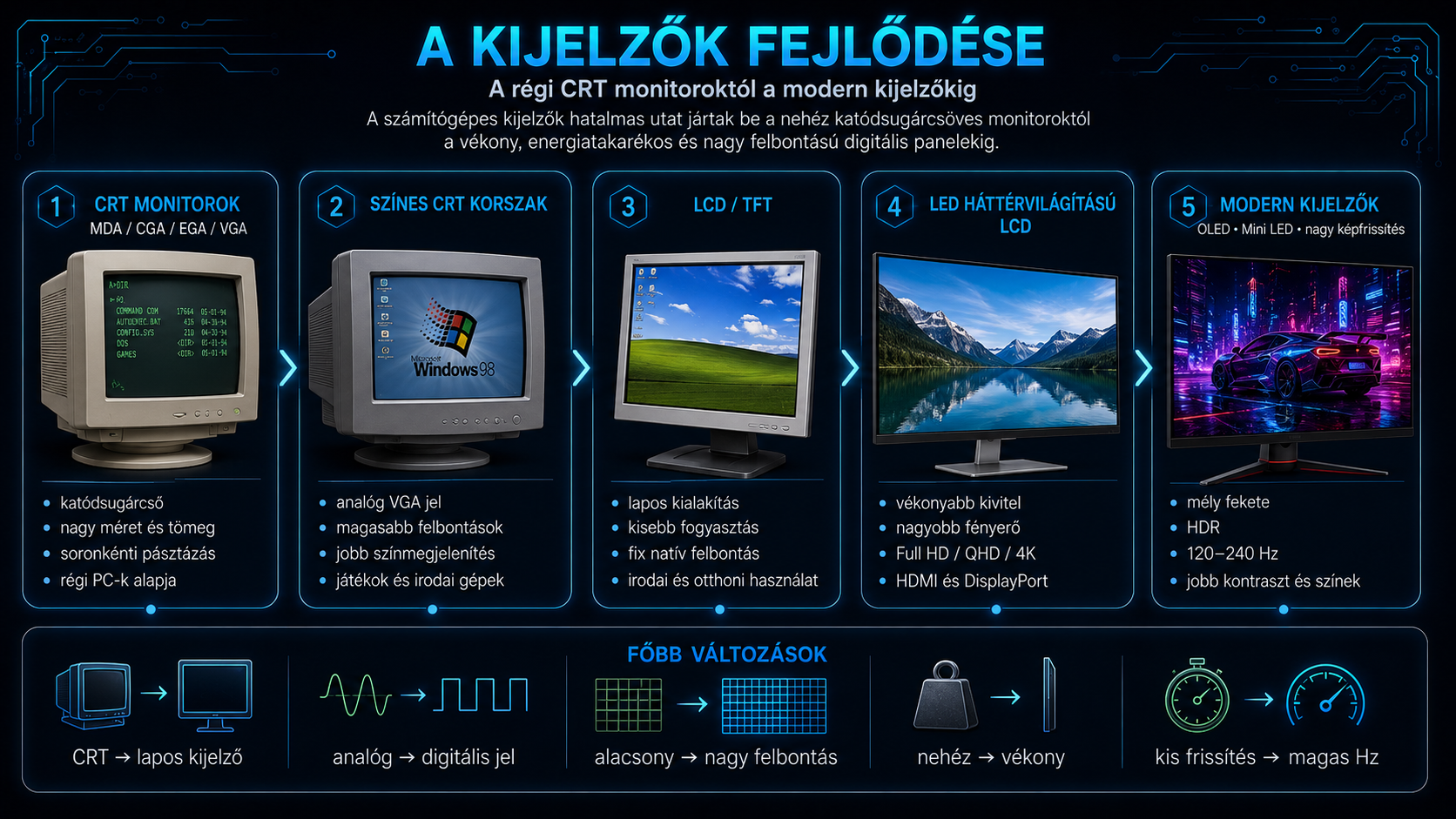

A számítógépes kijelzők története sok lépcsőn keresztül jutott el a mai vékony, nagy felbontású, digitális monitorokig.
| Korszak | Jellemző kijelzők | Miért volt fontos? |
|---|---|---|
| Korai számítógépek | Terminálok, karakteres kijelzők | A kijelzők sokszor még főleg szöveget jelenítettek meg, nem általános grafikus felületet. |
| MDA, CGA, EGA | Régi CRT monitorok | Megjelentek az otthoni és irodai PC-khez kapcsolódó monokróm és színes megjelenítési módok. |
| VGA és SVGA korszak | Analóg VGA CRT monitorok | Nagyobb felbontás, több szín és szélesebb körű grafikus használat vált elérhetővé. |
| LCD monitorok | Lapos, folyadékkristályos kijelzők | A nagy és nehéz CRT monitorokat fokozatosan felváltották a vékonyabb, kisebb fogyasztású kijelzők. |
| Modern kijelzők | LED háttérvilágítású LCD, OLED, Mini LED | Nagy felbontás, magas képfrissítés, jobb kontraszt, HDR és jobb energiahatékonyság jelent meg. |
CRT monitorok: a katódsugárcsöves korszak
A régi monitorok jelentős része CRT, vagyis katódsugárcsöves kijelző volt. Ezekben nem egy lapos pixelpanel működött, hanem egy elektronnyaláb rajzolta ki a képet a képernyő belső, fénykibocsátó rétegére.
A kép úgy jött létre, hogy az elektronnyaláb nagyon gyorsan végigpásztázta a képernyőt: balról jobbra haladt egy sorban, majd a következő sorra lépett, egészen a kép aljáig.
Mivel ez a folyamat másodpercenként sokszor ismétlődött, az emberi szem folyamatos képet érzékelt.
A CRT kép nem egyszerre jelent meg
A katódsugárcsöves monitor a képet soronként rajzolta ki. A kép folyamatosnak tűnt, mert a pásztázás és az újrarajzolás nagyon gyorsan történt. Ezért volt fontos a képfrissítési frekvencia is: alacsony értéknél a kép villódzóbbnak érződhetett.
A CRT nem jelenti automatikusan azt, hogy VGA jelről beszélünk
A CGA, EGA és VGA korszakban is találkozhattunk katódsugárcsöves monitorokkal, de a jel típusa nem volt mindig ugyanaz. A régebbi CGA és EGA rendszerek sok esetben digitálisabb, TTL jellegű jeleket használtak, míg a VGA már klasszikus analóg RGB jelet vitt a monitor felé.
Raszteres kép: sorok és képpontok

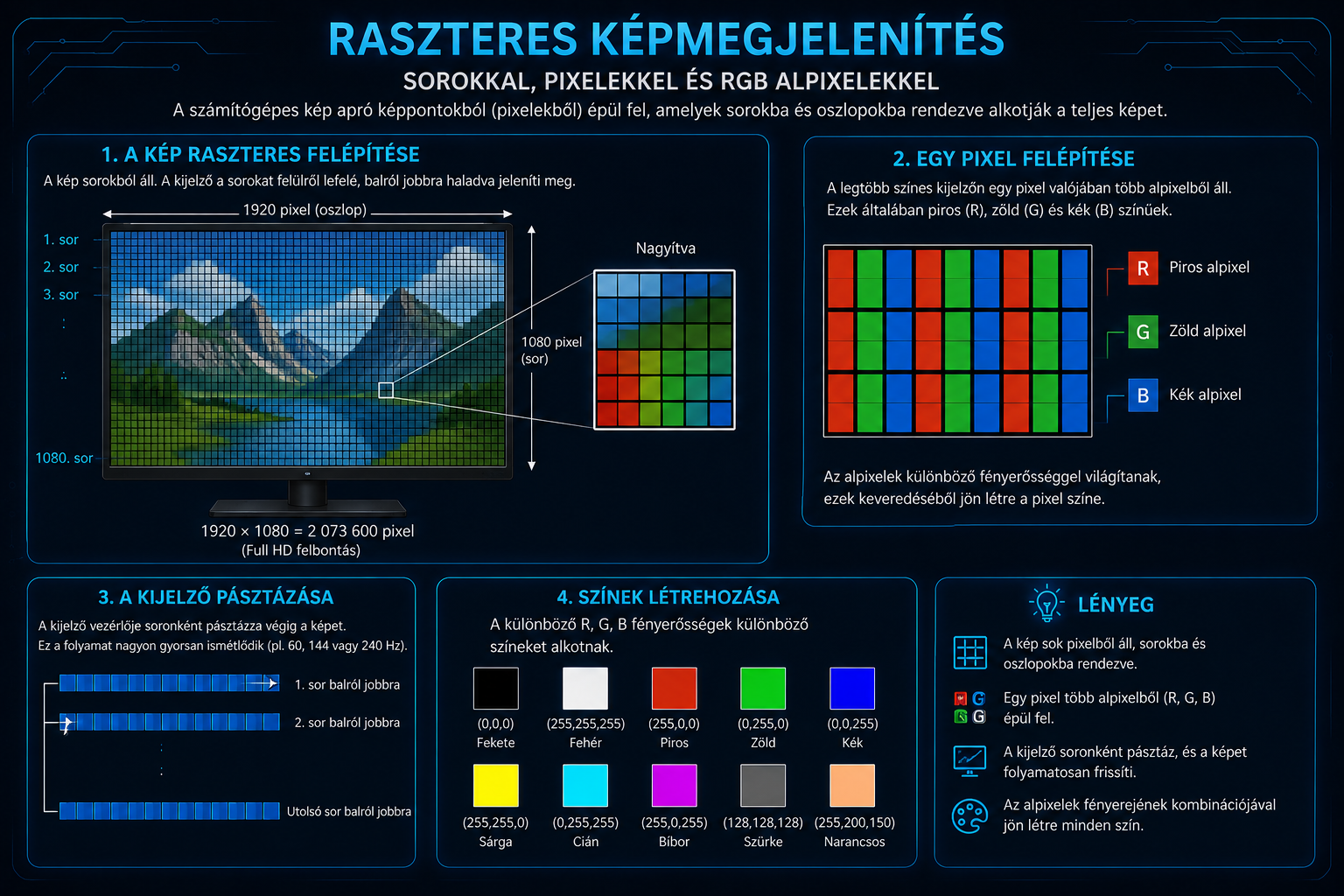

A számítógépes kép alapja a raszteres megjelenítés. Ez azt jelenti, hogy a kép sok apró képpontból, vagyis pixelből áll.
Egy 1920×1080-as kijelző például vízszintesen 1920, függőlegesen 1080 képpontot tartalmaz. Ez összesen több mint kétmillió pixel.
A kijelző ezeket a képpontokat különböző színnel és fényerővel jeleníti meg. Sok kijelzőn egy pixel valójában több apró alpixelből áll: pirosból, zöldből és kékből.

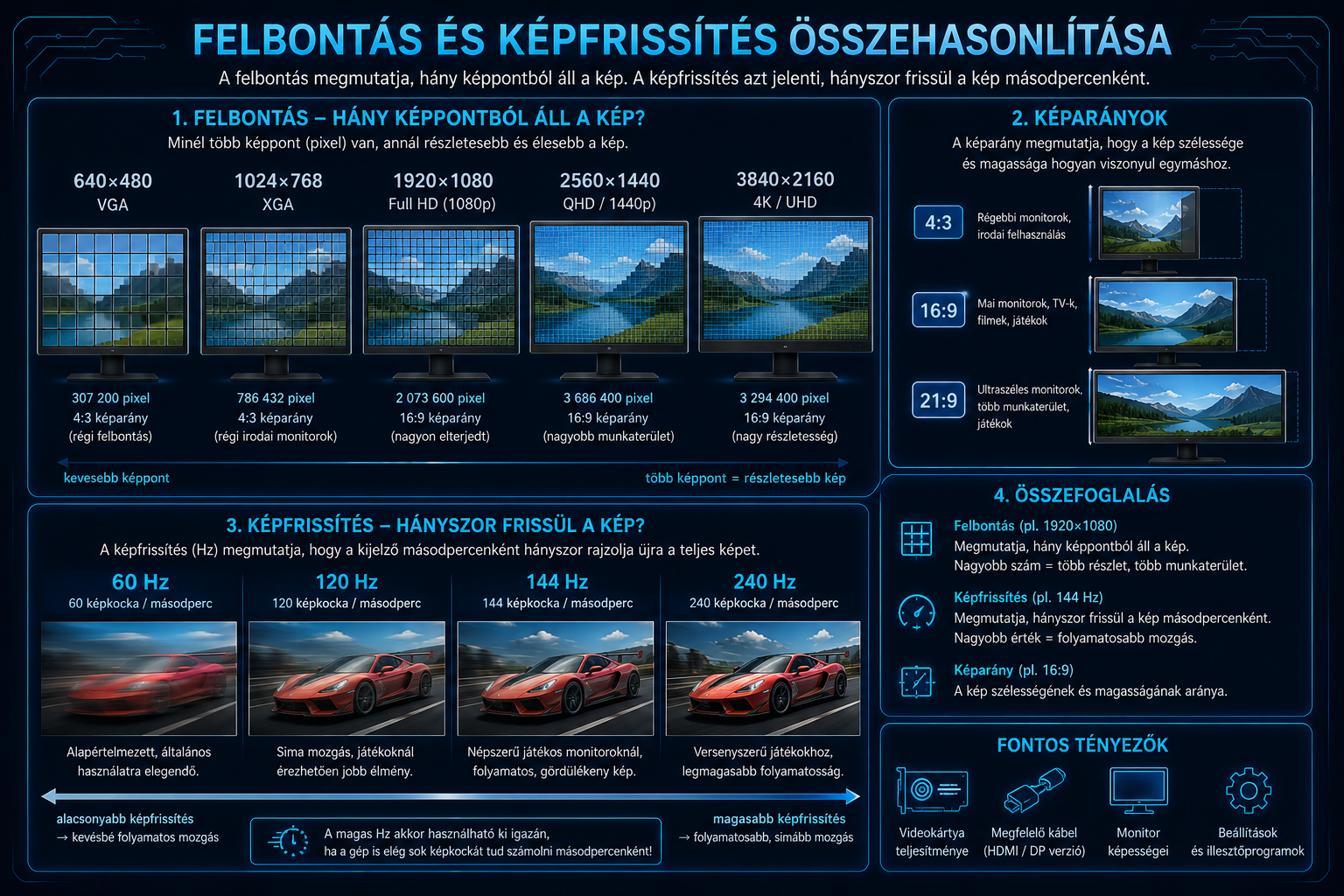

Felbontás: hány képpontból áll a kép?
A felbontás azt mutatja meg, hogy a kijelző hány képpontot tud megjeleníteni vízszintesen és függőlegesen.
| Felbontás | Megnevezés | Jellemző használat |
|---|---|---|
| 640×480 | VGA | Régi PC-s alapfelbontás. |
| 800×600 | SVGA | Régebbi monitoroknál sokáig gyakori volt. |
| 1024×768 | XGA | Régi irodai monitoroknál gyakori felbontás. |
| 1920×1080 | Full HD | Ma is nagyon elterjedt általános monitorfelbontás. |
| 2560×1440 | QHD / 1440p | Nagyobb munkaterület, játékra és munkára is népszerű. |
| 3840×2160 | 4K / UHD | Nagy részletesség, sok munkaterület, nagyobb gépigény. |
Képfrissítés: mit jelent a Hz?
A képfrissítési frekvencia azt jelenti, hogy a kijelző másodpercenként hányszor képes frissíteni a képet.
A 60 Hz azt jelenti, hogy a kijelző másodpercenként 60 képkockát tud megjeleníteni. A 144 Hz, 165 Hz vagy 240 Hz kijelzők ennél sokkal sűrűbben frissítenek, ezért a mozgás folyamatosabbnak tűnhet.
Ez különösen játékoknál, gyors egérmozgásnál és animációknál látványos.
A magas Hz önmagában nem elég
Hiába tud egy monitor például 144 Hz-et, ha a gép csak 40-50 képkockát tud kiszámolni másodpercenként. A gördülékeny képhez a videokártya teljesítménye, a monitor képfrissítése, a megfelelő kábel és a beállítások együtt számítanak.

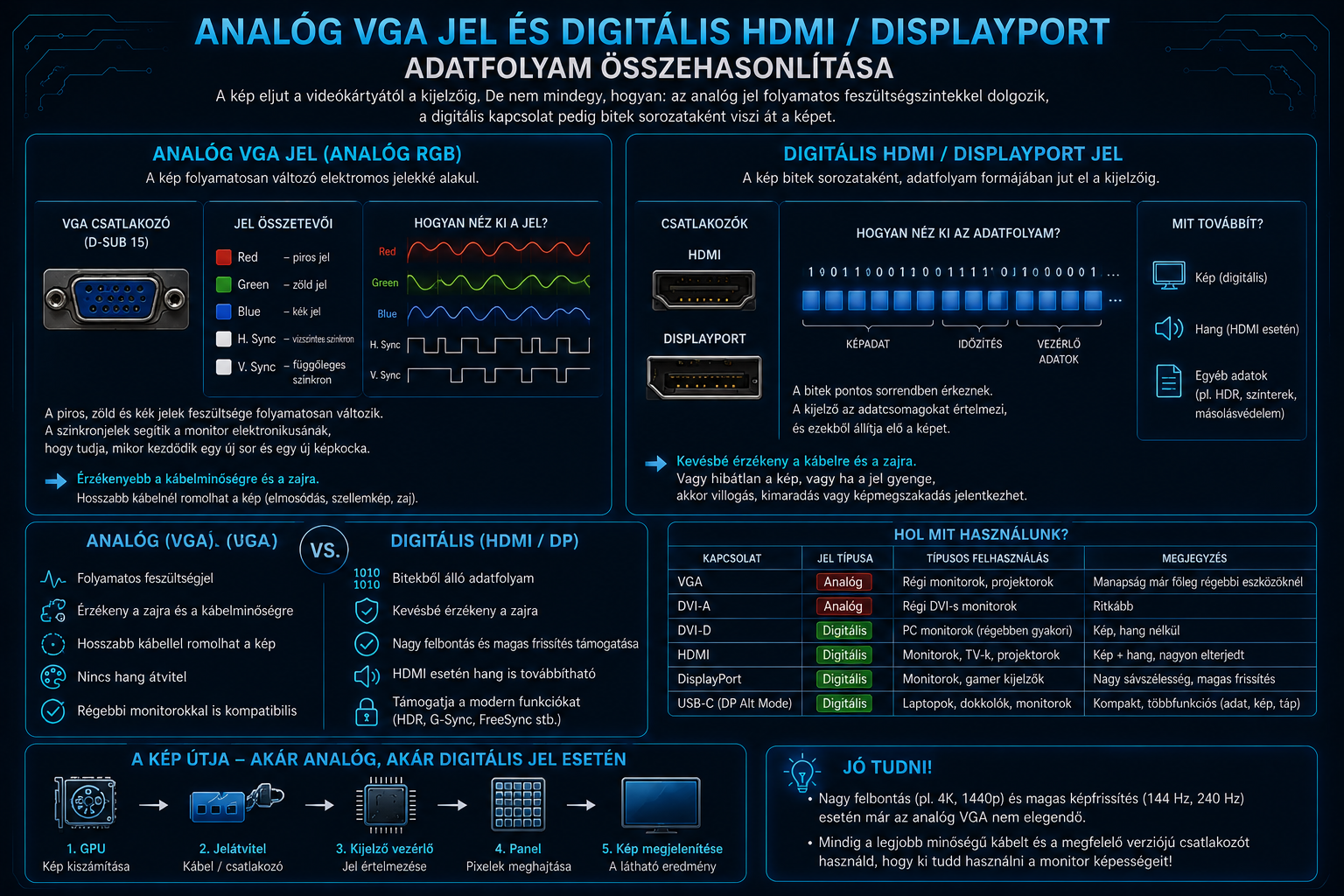

Analóg képjel: hogyan működött a VGA?
A régi VGA kapcsolat analóg jelet használt. Ez azt jelenti, hogy a kép információja nem digitális adatcsomagokként, hanem folyamatosan változó elektromos jelekként jutott el a monitorhoz.
A VGA esetén külön jel tartozott a piros, zöld és kék színhez. Ezek feszültségszintje határozta meg, hogy az adott pillanatban milyen erősen jelenjen meg az adott színösszetevő.
| VGA jelrész | Feladata |
|---|---|
| Red | A piros színösszetevő erősségét hordozza. |
| Green | A zöld színösszetevő erősségét hordozza. |
| Blue | A kék színösszetevő erősségét hordozza. |
| Horizontal Sync | A sorok időzítését segíti. |
| Vertical Sync | A teljes képkockák időzítését segíti. |
Az analóg jel olyan, mint egy folyamatos fényerőutasítás
A VGA jel nem úgy működik, hogy a kábelben külön „pixelcsomagok” utaznak. Inkább egy nagyon gyorsan változó jelként kell elképzelni, ahol a piros, zöld és kék csatorna pillanatnyi szintje mondja meg, hogy a képernyő adott pontján milyen szín jelenjen meg.
Digitális képjel: DVI, HDMI, DisplayPort
A modern kijelzőkapcsolatok többsége már digitális. Ilyenkor a kép bitek formájában, adatfolyamként jut el a videokártyától a kijelzőig.
A digitális kapcsolat előnye, hogy kevésbé érzékeny az analóg jelromlásra. Nem az történik, hogy a kép fokozatosan mosottabb vagy árnyékosabb lesz, hanem általában vagy megfelelően működik, vagy látványos hibák, villogás, képkimaradás jelenhet meg.
| Kapcsolat | Jel típusa | Megjegyzés |
|---|---|---|
| VGA | Analóg | Régi monitorok és projektorok tipikus csatlakozója volt. |
| DVI-A | Analóg | A DVI analóg változata, ritkább használattal. |
| DVI-D | Digitális | Csak digitális képjelet továbbít. |
| DVI-I | Analóg + digitális | Integrált változat, amely mindkét jeltípust tartalmazhatja. |
| HDMI | Digitális | Képet és hangot is továbbíthat, TV-knél és monitoroknál nagyon gyakori. |
| DisplayPort | Digitális | Modern monitoroknál gyakori, nagy felbontásra és magas képfrissítésre is alkalmas. |
| USB-C Alt Mode | Digitális | USB-C csatlakozón keresztül is továbbítható DisplayPort vagy más kijelzőjel. |
A csatlakozó formája és a jel típusa nem mindig ugyanaz a kérdés
Például a DVI több változatban létezett: volt analóg, digitális és kombinált változata is. Ezért régi eszközöknél nem elég csak azt látni, hogy „DVI csatlakozó van rajta”, azt is tudni kell, milyen jelet támogat.
Kijelzőkábelek: miért számítanak?
A videokártyánál már szóba kerülhettek a monitorcsatlakozók, de a kijelzők témájánál érdemes külön kiemelni, hogy a kábel nem csak egy egyszerű vezeték.
Nagyobb felbontás, magasabb képfrissítés vagy HDR esetén nagyobb adatmennyiséget kell átvinni a gép és a monitor között. Ilyenkor számíthat, hogy milyen szabványú csatlakozót és milyen minőségű kábelt használunk.
- Régi VGA kábelnél a jelromlás homályosabb képet, szellemképet vagy zajt okozhatott.
- HDMI és DisplayPort esetén a sávszélesség határozhatja meg, elérhető-e a kívánt felbontás és Hz.
- USB-C esetén nem minden kábel tud kijelzőjelet továbbítani, és nem minden port támogatja ugyanazt.
Kijelzőtechnológiák

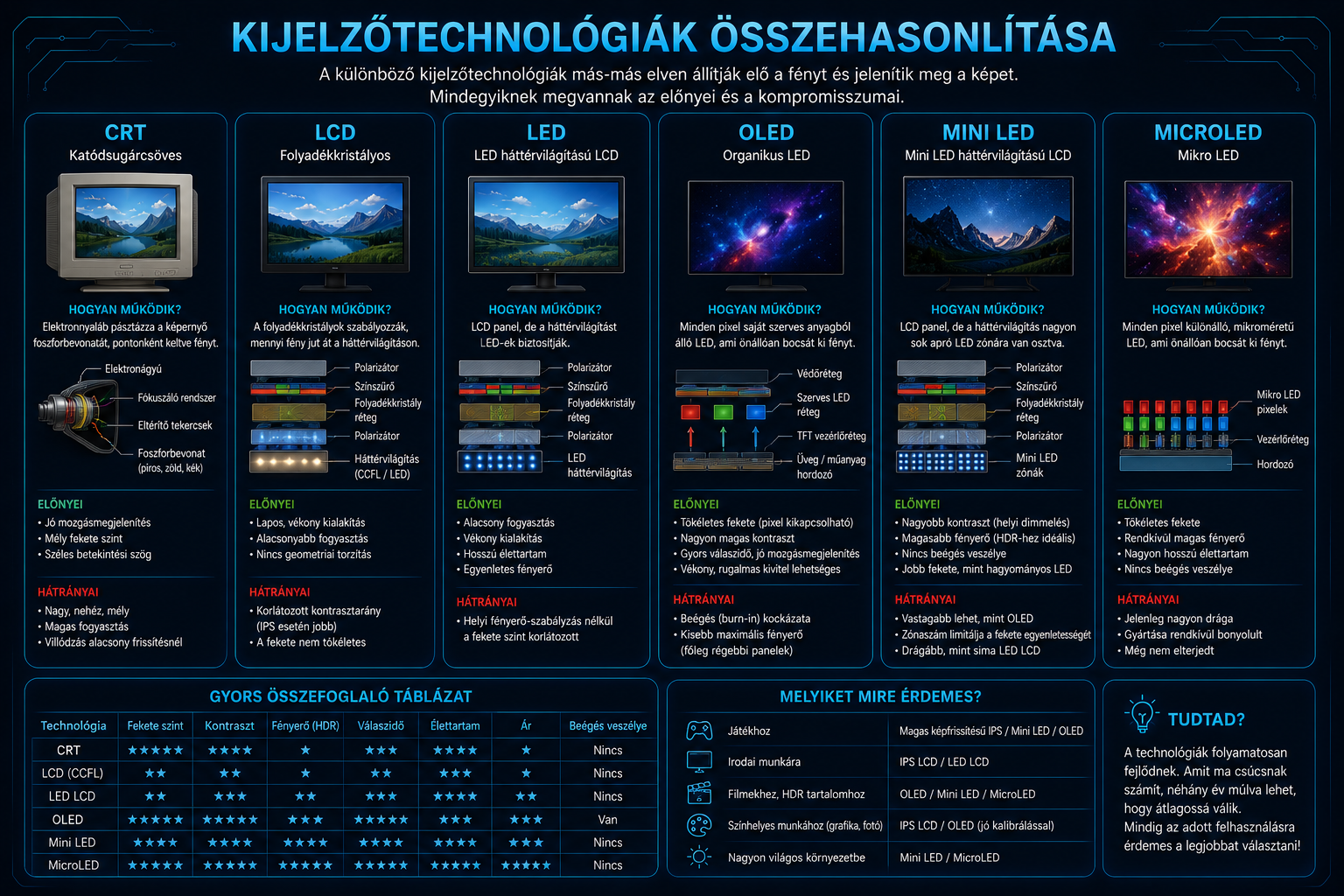

A monitorok nem csak csatlakozóban és felbontásban különböznek. Maga a paneltechnológia is sokat számít: más a fekete szint, a betekintési szög, a válaszidő, a kontraszt és a fogyasztás.
| Technológia | Jellemző |
|---|---|
| CRT | Katódsugárcsöves, nagy és nehéz, de a maga korában kiváló mozgásmegjelenítést adott. |
| LCD | Folyadékkristályos kijelző, amely háttérvilágítást használ. |
| TFT LCD | Aktív mátrixos LCD technológia, amely sokáig a monitorok és laptopkijelzők alapja lett. |
| LED háttérvilágítású LCD | Valójában LCD panel, de a háttérvilágítást LED-ek adják. |
| OLED | A pixelek saját fényt bocsátanak ki, ezért nagyon jó fekete szint és kontraszt érhető el. |
| Mini LED | LCD alapú technológia sok apró háttérvilágítási zónával, jobb kontraszttal. |
| MicroLED | Fejlett, önálló fénykibocsátó LED alapú megoldás, főleg prémium kijelzőknél érdekes. |
A „LED monitor” sokszor valójában LCD monitor
A hétköznapi nyelvben LED monitornak nevezett kijelzők nagy része valójában LCD panel, csak LED-es háttérvilágítással. Ez nem ugyanaz, mint az OLED vagy a MicroLED, ahol maguk a képpontok bocsátanak ki fényt.
Színek, fényerő és kontraszt
Egy kijelző minőségét nem csak a felbontása határozza meg. Fontos a színek pontossága, a maximális fényerő, a kontrasztarány, a fekete szint és az is, hogy milyen szögből nézve marad jó a kép.
- Fényerő: azt mutatja, milyen világos képet tud adni a kijelző.
- Kontraszt: a világos és sötét részek közötti különbség.
- Színmélység: azt mutatja, hányféle színárnyalat jeleníthető meg.
- HDR: nagyobb fényerő- és kontraszttartományt használó megjelenítés.
- Betekintési szög: oldalról nézve mennyire marad jó a kép.
Válaszidő és input lag
A válaszidő azt jelzi, hogy a kijelző pixelei milyen gyorsan tudnak egyik állapotból a másikba váltani. Ez főleg gyors mozgásoknál fontos.
Az input lag viszont azt jelenti, hogy mennyi idő telik el a gép által kiküldött kép és a kijelzőn megjelenő kép között. Játékoknál ez különösen fontos lehet.
Játékoknál miért számít a kijelző?
Gyors játékoknál nem csak a videokártya teljesítménye fontos. A magas képfrissítés, az alacsony válaszidő és az alacsony input lag együtt adja azt az érzést, hogy a kép gyorsan és pontosan reagál a mozgásra.
Nem csak monitor létezik

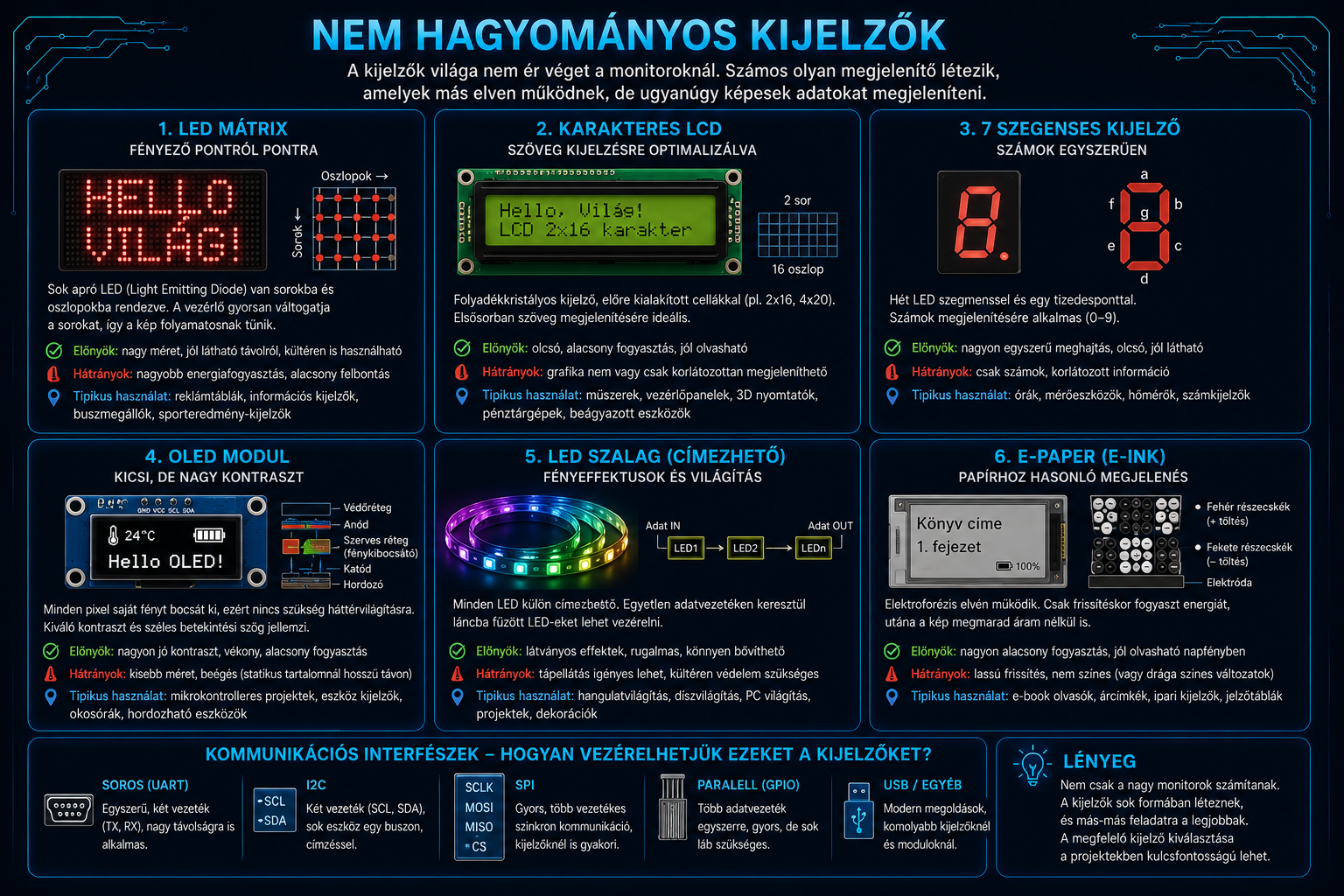

Amikor kijelzőkről beszélünk, nem csak az asztali monitorokra kell gondolni. Számos olyan megjelenítő létezik, amely nem klasszikus PC monitor, mégis ugyanazt az alapfeladatot látja el: adatokat tesz láthatóvá.
| Kijelzőtípus | Hol találkozhatunk vele? |
|---|---|
| 7 szegmenses kijelző | Órákban, mérőeszközökben, egyszerű számkijelzőkben. |
| Karakteres LCD | Régi műszerekben, pénztárgépekben, mikrokontrolleres projektekben. |
| LED mátrix | Információs táblákban, buszmegállókban, reklámkijelzőkben. |
| Kis OLED modul | Arduino, Raspberry Pi és egyéb elektronikai projektekben. |
| E-paper kijelző | E-book olvasókban, elektronikus árcímkékben, alacsony fogyasztású kijelzőknél. |
| Ipari kijelző | Gyártósorokon, gépvezérléseknél, vezérlőpaneleken. |
Soros portos és vezérelt kijelzők
Egyes kijelzők nem közvetlenül videójelet kapnak, hanem egyszerű adatparancsokat. Ilyen lehet például egy pénztárgépes vevőkijelző, egy ipari kijelző vagy egy mikrokontrolleres modul.
Ezeknél nem az történik, hogy a számítógép teljes képet küld ki minden pillanatban. Sokszor elég egy rövid parancs, például: „írd ki ezt a szöveget”, „töröld a kijelzőt”, „állítsd be ezt a sort”.
A kommunikáció történhet például soros porton, USB-n, I2C-n, SPI-n vagy más egyszerű adatkapcsolaton keresztül.
Nem minden kijelző kap klasszikus videójelet
Egy monitor általában teljes képjelet kap a videokártyától. Egy karakteres LCD vagy soros kijelző viszont gyakran csak parancsokat és szöveges adatokat kap. Ez egyszerűbb, olcsóbb és sok beágyazott eszköznél bőven elegendő.
LED mátrixok
A LED mátrix sok apró LED-ből álló kijelző. Ezeket sorokba és oszlopokba rendezik, így szöveget, egyszerű grafikát vagy animációt is meg lehet jeleníteni rajtuk.
Nagyobb LED tábláknál gyakran nem minden LED világít folyamatosan egyszerre. A vezérlés gyorsan váltogatja a sorokat vagy oszlopokat, az emberi szem pedig ezt folyamatos képnek érzékeli.
Címezhető LED szalagok
Érdekességként ide tartoznak a címezhető LED szalagok is, például a WS2812 / NeoPixel jellegű megoldások.
Ezeknél nem minden LED-hez megy külön vezérlővezeték. A vezérlő sorban küldi ki az adatokat, a LED-ek pedig láncban továbbadják a jelet. Minden LED megkapja a neki szánt színinformációt, majd a többit továbbengedi a következő LED felé.
Így egyetlen adatvezetékkel akár sok LED külön-külön vezérelhető.
Ez már nem klasszikus monitor, de ugyanaz az alapgondolat
Egy LED szalag vagy LED mátrix nem úgy működik, mint egy HDMI monitor, mégis képi információt jelenít meg. Ez jól mutatja, hogy a kijelző fogalma sokkal tágabb, mint az asztali monitor.
Összefoglalás
A kijelzők fejlődése jól megmutatja, hogyan változott a számítógépes képmegjelenítés: a régi katódsugárcsöves monitoroktól eljutottunk a lapos, digitális, nagy felbontású és magas képfrissítésű kijelzőkig.
A lényeg nem csak az, hogy milyen monitor van az asztalon. Fontos a jel típusa, a kábel, a felbontás, a képfrissítés, a paneltechnológia és az is, hogy a kijelző milyen módon kapja meg az adatokat.
| Fogalom | Röviden |
|---|---|
| CRT | Régi katódsugárcsöves kijelző, amely soronként pásztázva rajzolta ki a képet. |
| Pixel | A digitális kép egyik képpontja. |
| Felbontás | A kijelző vízszintes és függőleges képpontjainak száma. |
| Hz | A képfrissítési frekvencia, vagyis hogy másodpercenként hányszor frissül a kép. |
| Analóg jel | Folyamatosan változó elektromos jel, például a VGA esetén. |
| Digitális jel | Bitekből álló adatfolyam, például HDMI vagy DisplayPort esetén. |
| OLED | Olyan kijelzőtechnológia, ahol a pixelek saját fényt bocsátanak ki. |
| LED mátrix | Sorokba és oszlopokba rendezett LED-ekből álló kijelző. |
